专利号: 2018111264482
申请人: 江苏优为视界科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

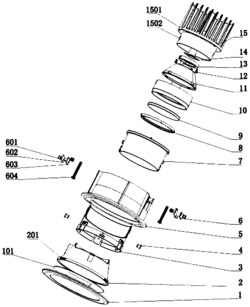

1.一种LED天花射灯,其特征在于:包括灯光组件、第一转动环(3)、连接件(4)、面环(5)、支撑器(6)、第二转动环(7)、固定圈(8)、光源压件(13)和散热器(15);

灯光组件包括第一面盖(1)、遮光器(2)、透光元件(9)和LED光源(14);第一面盖(1)通过遮光器(2)上的第一磁性材料(201)吸附于遮光器(2);所述遮光器(2)上部伸入第一转动环(3)内、与第一转动环(3)卡扣连接;第一转动环(3)伸入面环(5)内、与面环(5)卡扣连接;

支撑器(6)固定于面环(5)旁侧;第一转动环(3)套在第二转动环(7)外侧且固定在第二转动环(7)之上;所述第二转动环(7)通过散热器(15)上的第三磁性材料(1501)吸附于散热器(15)上;固定圈(8)嵌在截光器(10)下端,透光元件(9)卡在所述固定圈(8)和截光器(10)之间;反光器(11)套入所述截光器(10)内,截光器(10)的内壁和所述散热器(15)的外壁卡扣连接;LED光源(14)安装在光源压件(13)的中心,所述光源压件(13)固定在反光器(11)上部;

所述遮光器(2)底部直径大于上部直径;所述遮光器(2)底部边缘设有一圈裙边,所述遮光器(2)的裙边上固定有第一磁性材料(201),第一面盖(1)通过第一磁性材料(201)吸附于遮光器(2)的底部;所述遮光器(2)上部外侧边缘设有第一卡扣;所述第一转动环(3)底部外侧开设有小孔;小孔位置与所述第一卡扣位置对应;所述遮光器(2)上部伸入第一转动环(3)内,第一卡扣伸入小孔内,遮光器(2)与第一转动环(3)卡扣连接;

所述面环(5)的一端设置裙边;所述面环(5)的裙边上部设有第二磁性材料(502);

所述第一转动环(3)的直径小于面环(5)的直径;所述第一转动环(3)的底部设有第二卡扣;所述面环(5)的内环设有缺口;缺口与第二卡扣位置对应;第一转动环(3)套在面环(5)内,第二卡扣插入所述缺口;

所述支撑器(6)包括转轴(601)、第一支撑片(602)、第二支撑片(603)和螺杆(604);第一支撑片(602)和第二支撑片(603)一端均开设有孔洞;转轴(601)穿过第一支撑片(602)的孔洞和第二支撑片(603)的孔洞,连接第一支撑片(602)和第二支撑片(603);第一支撑片(602)和第二支撑片(603)另一端均连接牙片,所述牙片的方向与第一支撑片(602)和第二支撑片(603)互相垂直;第一支撑片(602)的牙片和第二支撑片(603)的牙片套在螺杆(604)上;螺杆(604)连接支撑器(6)和面环(5)。

2.根据权利要求1所述的LED天花射灯,其特征在于:所述LED天花射灯还包括第二面盖(101);第二面盖(101)的直径小于第一面盖(1)的直径,第二面盖(101)安装在第一面盖(1)上方;所述第二面盖(101)中心有一方孔。

3.根据权利要求1所述的LED天花射灯,其特征在于:所述第三磁性材料(1501)安装在散热器(15)底部外圈。
