专利号: 2018111159861
申请人: 嘉兴管通机电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

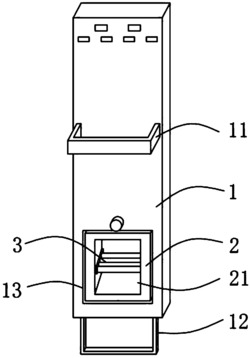

1.一种智能家居用安防智能门锁,其特征在于:包括锁体(1)、指纹识别器主体(2)、清理机构(3)、驱动机构(4)以及控制机构(5);所述锁体(1)的内部转动连接有所述指纹识别器主体(2);所述指纹识别器主体(2)连接所述驱动机构(4),所述驱动机构(4)用以带动指纹识别器主体(2)转动;所述控制机构(5)电性连接所述指纹识别器主体(2);所述指纹识别器主体(2)的内部安装有所述清理机构(3),所述清理机构(3)用以对用户手指以及识别器进行清理;

锁体(1)的侧壁顶部垂直设有第一把手(11),所述锁体(1)的底面垂直设有第二把手(12),所述锁体(1)的表面开有安装槽(13);

所述指纹识别器主体(2)嵌入于所述安装槽(13)的内部,所述指纹识别器主体(2)的内部开有操作槽(21),所述操作槽(21)的内壁对称开有滑槽(22),所述滑槽(22)的内部嵌入有弹簧(23),所述操作槽(21)的内部底层设有指纹识别探头(24),所述指纹识别器主体(2)的顶面中心处垂直设有上转柱(25),所述指纹识别器主体(2)的底面中心处垂直设有下转柱(26);

所述清理机构(3)安装于所述操作槽(21)的内部中部,所述清理机构(3)包括海绵柱(31)、安装板(32)以及压板(33),所述压板(33)伸入于所述滑槽(22)的内部,所述压板(33)固定于所述弹簧(23)的顶端,所述压板(33)对称设于所述安装板(32)的两侧壁,两个所述安装板(32)之间转动连接有所述海绵柱(31),所述海绵柱(31)与所述安装板(32)相互垂直分布,所述海绵柱(31)设有若干个,所述海绵柱(31)与所述指纹识别探头(24)相互平行分布,所述海绵柱(31)的分布面积大于所述指纹识别探头(24)的面积。

2.根据权利要求1所述的一种智能家居用安防智能门锁,其特征在于:所述锁体(1)的内部设有第一固定板(14)和第二固定板(15),所述第一固定板(14)设于所述安装槽(13)的顶部,所述第二固定板(15)设于所述安装槽(13)的底部,所述上转柱(25)贯穿于所述第一固定板(14),所述下转柱(26)与所述第二固定板(15)转动连接。

3.根据权利要求1所述的一种智能家居用安防智能门锁,其特征在于:所述驱动机构(4)包括手柄(41)、连杆(42)、第一齿轮(43)和第二齿轮(44),所述第二齿轮(44)垂直设于所述上转柱(25)的顶端,所述第二齿轮(44)啮合连接所述第一齿轮(43),所述第一齿轮(43)的外侧壁中心处垂直连接有所述连杆(42),所述连杆(42)的端部设有所述手柄(41)。

4.根据权利要求1所述的一种智能家居用安防智能门锁,其特征在于:所述控制机构(5)包括电源盒(51)和数据线(52),所述电源盒(51)电性连接所述数据线(52),所述数据线(52)贯穿于所述下转柱(26),所述数据线(52)电性连接所述指纹识别器主体(2)。
