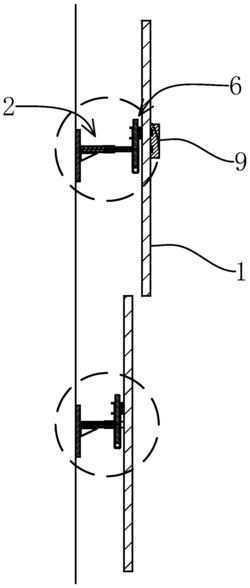

1.一种隐藏式玻璃幕墙，包括与墙面固定的固定座(2)和后侧分别设有连接座(6)的若干矩形玻璃面板(1)，所述的面板(1)通过连接座(6)连接在固定座(2)上，其特征在于：所述的固定座(2)包括后侧面与墙面固定的固定板(21)，固定板(21)前后两侧面平行，固定板(21)前侧面固定有两组固定机构，一组固定机构包括杆状固定杆(3)和套在固定杆(3)外侧的固定套(4)，固定套(4)后端与固定板(21)前侧面固定，且固定套(4)轴线与固定板(21)前侧面垂直，固定套(4)内壁和固定杆(3)杆壁分别同轴设有滑槽一(41)和滑动位于滑槽一(41)内的环形滑块一(31)，还包括位于固定套(4)内，且两端分别与固定套(4)后端和固定杆(3)后端相抵的压缩弹簧一(42)，还包括外壁与固定杆(3)前端连接的固定管(5)，所述的两组固定机构对应的两根固定杆(3)轴线所形成的面与固定管(5)轴线垂直，且两根固定管(5)底端通过一根钢管(51)连接，还包括条形调节件(8)，调节件(8)上设有两个轴线相互平行的调节孔(81)，两个调节孔(81)分别配合套在两根固定套(4)上，所述的调节孔(81)孔壁和固定套(4)外壁分别同轴设有滑槽二(82)和滑动位于滑槽二(82)内的环形滑块二(43)，还包括位于滑槽二(82)内，且两端分别与滑槽二(82)前端和滑块二(43)相抵的压缩弹簧二(83)，所述的固定套(4)套壁上设有若干圆柱形锁孔(44)，若干锁孔(44)沿固定套(4)周向分布，且锁孔(44)轴线沿固定套(4)径向设置，锁孔(44)两端孔壁呈缩口结构，还包括滑动位于锁孔(44)内的圆柱形锁珠(45)，锁珠(45)两端为圆头状，且锁珠(45)长度大于锁孔(44)深度，所述的调节孔(81)孔壁和固定杆(3)杆壁分别同轴设有一道环形外锁槽(84)和一道环形内锁槽(32)，所述的调节件(8)两端分别固定有带磁性的调节块(85)，且调节块(85)具有反向墙面，并与调节孔(81)轴线垂直的调节面，所述的连接座(6)包括两根相互平行，并与面板(1)后侧面平行的连接杆(61)，两根连接杆(61)顶端通过连接件与面板(1)后侧面固定，所述的压缩弹簧一(42)推动固定杆(3)，使固定杆(3)外壁抵住锁珠(45)内端，使锁珠(45)外端嵌在外锁槽(84)内，且伸出固定套(4)前端的固定杆(3)长度大于面板(1)厚度；

且能将两根连接杆(61)底端分别配合穿入两根固定管(5)，并朝墙面推动面板(1)，使固定套(4)前端抵在固定管(5)外壁上，且此时锁珠(45)内端与内锁槽(32)对齐，且压缩弹簧二(83)推动滑槽二(82)，使调节件(8)朝面板(1)移动，并使调节孔(81)孔壁抵住锁珠(45)外端，使锁珠(45)内端嵌在内锁槽(32)内，并相对固定固定套(4)和固定杆(3)，且此时面板(1)与上下左右相邻的四块面板(1)边缘对齐衔接，相邻面板(1)前侧面对齐设置。

2.根据权利要求1所述的一种隐藏式玻璃幕墙，其特征在于：当锁珠(45)内端嵌在内锁槽(32)内时，所述的调节面抵在面板(1)后侧面上。

3.根据权利要求2所述的一种隐藏式玻璃幕墙，其特征在于：所述的固定杆(3)和固定管(5)上设有对齐连通的杆孔(33)，且杆孔(33)与固定杆(3)同轴设置，还包括后端与固定板(21)固定，且前端配合穿设在杆孔(33)内的插杆(34)，连接杆(61)上设有插孔(63)，且当连接杆(61)配合穿入固定管(5)内时，插孔(63)与杆孔(33)对齐连通，当锁珠(45)内端嵌在内锁槽(32)内时，插杆(34)前端穿出固定管(5)内壁，并插在插孔(63)内。

4.根据权利要求3所述的一种隐藏式玻璃幕墙，其特征在于：所述的连接件包括槽钢(7)，槽钢(7)包括后侧面与面板(1)后侧面固定的底板(71)和分别固定在底板(71)前侧面两侧的两块侧板(72)，两块侧板(72)相互平行，还包括两根位于两块侧板(72)之间，并与侧板(72)固定的连接管(73)，两根连接管(73)一端分别穿过一块侧板(72)，两根连接管(73)另一端分别穿过另一块侧板(72)，所述的两根连接杆(61)分别穿过两根连接管(73)，并分别与两根连接管(73)固定。

5.根据权利要求4所述的一种隐藏式玻璃幕墙，其特征在于：所述的底板(71)上固定有若干带磁性的定位块(74)，且定位块(74)与调节块(85)朝向面板(1)的一侧磁极相同。

6.根据权利要求5所述的一种隐藏式玻璃幕墙，其特征在于：还包括直角钢(22)，直角钢(22)包括两块相互垂直的钢板(23)，且一块钢板(23)与固定板(21)前侧面固定，另一块钢板(23)支撑在两根固定套(4)下侧，且两块钢板(23)内侧面分别垂直焊接有若干筋板(24)。

7.根据权利要求6所述的一种隐藏式玻璃幕墙，其特征在于：所述的两根连接杆(61)顶端通过钢杆(62)连接，且两根连接杆(61)为钢杆(62)两端一体弯折形成，所述的两根固定管(5)为钢管(51)两端一体弯折形成。

8.根据权利要求7所述的一种隐藏式玻璃幕墙，其特征在于：所述的固定座(2)和连接座(6)均为非磁性吸附材料制成。

9.一种用于权利要求8所述的隐藏式玻璃幕墙的拆卸工具，其特征在于：包括基座(9)，所述的基座(9)上具有平面状拆卸面(91)，且所述的拆卸面(91)上嵌有若干带磁性的磁块一(92)和磁块二(93)，且拆卸面(91)上的磁块一(92)和磁块二(93)磁极相反，且能将拆卸面(91)贴在面板(1)前侧面上，并使所述的磁块一(92)与调节块(85)对齐并相斥，使磁块二(93)与定位块(74)对齐并相吸。

10.一种用于权利要求8所述的隐藏式玻璃幕墙的拆装方法，其特征在于：包括安装方法和拆卸方法，

安装方法包括以下步骤：

步骤一，双手握住面板(1)两侧，将两根连接杆(61)底端分别配合穿入两根固定管(5)；

步骤二，朝墙面推动面板(1)到位，使固定套(4)前端抵在固定管(5)外壁上，且锁珠(45)内端与内锁槽(32)对齐，且压缩弹簧二(83)推动滑槽二(82)，使调节件(8)朝面板(1)移动，并使调节孔(81)孔壁抵住锁珠(45)外端，使锁珠(45)内端嵌在内锁槽(32)内，并相对固定固定套(4)和固定杆(3)，且插杆(34)前端穿出固定管(5)内壁，并插在插孔(63)内，且此时面板(1)与上下左右相邻的四块面板(1)边缘对齐衔接，相邻面板(1)前侧面对齐设置；

拆卸方法包括以下步骤：

步骤一，将拆卸面(91)贴在面板(1)前侧面上，并使磁块一(92)与调节块(85)对齐并相斥，使磁块二(93)与定位块(74)对齐并相吸，且调节件(8)朝墙面移动，使外锁槽(84)与锁珠(45)外端对齐，且压缩弹簧一(42)推动固定杆(3)，使固定杆(3)外壁抵住锁珠(45)内端，使锁珠(45)外端嵌在外锁槽(84)内；

步骤二，双手握住面板(1)两侧，朝上移动面板(1)，使连接杆(61)与固定管(5)分离。
