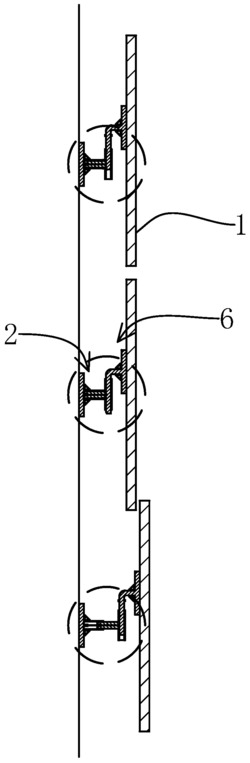

1.一种高效玻璃幕墙，包括与墙面固定的固定座(2)和后侧分别设有连接座(6)的若干矩形玻璃面板(1)，所述的面板(1)通过连接座(6)连接在固定座(2)上，其特征在于：所述的固定座(2)包括后侧面与墙面固定的固定板(21)，固定板(21)前后两侧面平行，还包括圆杆状固定杆(4)和配合套在固定杆(4)外侧的固定套(3)，固定套(3)后端固定在固定板(21)前侧面上，且固定套(3)轴线与固定板(21)前侧面垂直，还包括外壁与固定杆(4)前端固定的固定管(5)，固定管(5)轴线与固定杆(4)轴线垂直，固定管(5)内同轴设有正多边形孔状固定孔(51)，所述的固定杆(4)和固定管(5)内设有对齐连通的杆孔(41)，杆孔(41)与固定杆(4)同轴设置，还包括后端与固定板(21)前侧面连接的锁杆(22)，锁杆(22)配合穿设在所述的杆孔(41)内，固定套(3)内壁和固定杆(4)杆壁分别同轴设有滑槽(31)和滑动位于滑槽(31)内的圆环形滑块(42)，所述的滑槽(31)槽壁设有一道限位槽(32)，限位槽(32)长度方向与固定套(3)轴线平行，限位槽(32)沿固定套(3)轴向长度大于面板(1)厚度，滑槽(31)槽壁还设有沿固定套(3)周向设置的卡槽(33)，且卡槽(33)前端与限位槽(32)前端垂直连接，所述的滑块(42)外壁设有滑动位于限位槽(32)上的限位块(43)，还包括位于滑槽(31)内，且两端分别与滑槽(31)前端和滑块(42)相抵的压缩弹簧(34)，所述的压缩弹簧(34)推动滑块(42)抵在滑槽(31)后端，并使限位块(43)位于限位槽(32)后端，且固定杆(4)后端与固定套(3)后端对齐，且锁杆(22)前端穿出固定孔(51)孔壁；

所述的连接座(6)包括后侧面与面板(1)后侧面固定的连接板(61)，连接板(61)前后两侧面平行，还包括顶端弯折，并与连接板(61)前侧面固定的正多边形杆状连接杆(7)，连接杆(7)轴线与连接板(61)前侧面平行，所述的连接杆(7)一侧杆壁设有锁槽(71)，且设有锁槽(71)的连接杆(7)一侧杆壁与连接杆(7)底端端面相交处具有斜面状导向面(72)；

且能将连接杆(7)底端配合插入固定孔(51)，且导向面(72)顶住锁杆(22)前端，使滑块(42)朝滑槽(31)前端移动，且当杆孔(41)与锁槽(71)对齐时，锁杆(22)前端插入锁槽(71)，并使连接杆(7)与固定管(5)相对固定，且此时压缩弹簧(34)推动滑块(42)抵在滑槽(31)后端，且此时面板(1)与下方和左右两侧相邻的面板(1)边缘对齐衔接，相邻面板(1)前侧面对齐设置；

且能将吸盘吸附在面板(1)前侧面上，并通过吸盘反向墙面拉动面板(1)，使限位块(43)朝限位槽(32)前端移动，并使锁杆(22)与锁槽(71)分离，使面板(1)与上下左右相邻的四块面板(1)边缘分离，且当限位块(43)位于限位槽(32)前端时，能围绕固定套(3)轴线旋转面板(1)，使限位块(43)移动至卡槽(33)内，并相对固定管(5)轴线移动面板(1)，使连接杆(7)与固定管(5)分离。

2.根据权利要求1所述的一种高效玻璃幕墙，其特征在于：所述的固定板(21)前侧面和固定杆(4)后端分别设有强力磁块(44)，且当限位块(43)位于限位槽(32)后端时，所述的强力磁块(44)相互吸附固定。

3.根据权利要求2所述的一种高效玻璃幕墙，其特征在于：所述的固定板(21)前侧面固定有与固定套(3)同轴的锁套(23)，锁套(23)前端内壁同轴固定有圆环形锁板(24)，锁杆(22)配合穿过锁板(24)，所述的锁套(23)内滑动设有与锁杆(22)后端固定的锁块(25)，所述的锁套(23)内还设有两端分别与固定板(21)前侧面和锁块(25)相抵的复位弹簧(26)，所述的固定杆(4)后端设有与锁套(23)配合的套槽，且杆孔(41)一端位于套槽槽底，且当滑块(42)位于滑槽(31)后端时，所述的锁套(23)配合位于套槽内，且能将连接杆(7)底端配合插入固定孔(51)，且导向面(72)顶住锁杆(22)前端，并通过锁杆(22)推动锁块(25)朝固定板(21)移动，当杆孔(41)与锁槽(71)对齐时，所述的复位弹簧(26)推动锁杆(22)，使锁杆(22)前端插入所述的锁槽(71)。

4.根据权利要求3所述的一种高效玻璃幕墙，其特征在于：所述的限位槽(32)两侧对称设有两道卡槽(33)，且两道卡槽(33)前端分别与限位槽(32)前端连接。

5.根据权利要求4所述的一种高效玻璃幕墙，其特征在于：所述的固定座(2)和连接座(6)上分别固定有加强座(8)，加强座(8)包括同轴设置的圆套状加强套(81)和圆环形板状加强板(82)，加强板(82)内沿与加强套(81)一端连接，还包括分别与加强板(82)一侧和加强套(81)外壁垂直连接的若干筋板(83)，且固定座(2)上的加强座(8)的加强板(82)和加强套(81)分别与固定板(21)前侧面和固定套(3)后端外壁固定，连接座(6)上的加强座(8)的加强板(82)和加强套(81)分别与连接板(61)前侧面和连接杆(7)顶端杆壁固定。

6.根据权利要求5所述的一种高效玻璃幕墙，其特征在于：所述的卡槽(33)前端至卡槽(33)后端沿固定套(3)周向夹角不大于45°。

7.根据权利要求6所述的一种高效玻璃幕墙，其特征在于：所述的连接杆(7)上固定有挡环(73)，且当锁杆(22)嵌在锁槽(71)内时，所述的挡环(73)抵在固定管(5)顶端。

8.一种用于权利要求7所述的高效玻璃幕墙的拆装方法，其特征在于：包括安装方法和拆卸方法，

安装方法为：将连接杆(7)底端配合插入固定孔(51)，且导向面(72)顶住锁杆(22)前端，通过锁杆(22)推动锁块(25)朝固定板(21)移动，当杆孔(41)与锁槽(71)对齐时，复位弹簧(26)推动锁杆(22)，使锁杆(22)前端插入所述的锁槽(71)，并使连接杆(7)与固定管(5)相对固定，此时压缩弹簧(34)推动滑块(42)抵在滑槽(31)后端，此时面板(1)与下方和左右两侧相邻的面板(1)边缘对齐衔接，相邻面板(1)前侧面对齐设置，同理，以依次安装上方相邻的面板(1)；

拆卸方法为：将吸盘吸附在面板(1)前侧面上，通过吸盘反向墙面拉动面板(1)，使强力磁块(44)分离，并使限位块(43)朝限位槽(32)前端移动，并使锁杆(22)与锁槽(71)分离，使面板(1)与上下左右相邻的四块面板(1)边缘分离，当限位块(43)位于限位槽(32)前端时，围绕固定套(3)轴线旋转面板(1)，使限位块(43)移动至卡槽(33)内，并相对固定管(5)轴线移动面板(1)，使连接杆(7)与固定管(5)分离。
