专利号: 2018110791394
申请人: 浙江华疆科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

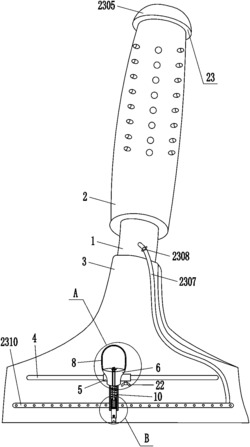

1.一种用于汽车贴膜的施工铲,包括有空心手柄(1)、橡胶套(2)、刮板(3)、滑条(4)、滑块(5)、连接块(6)和拨块(8),空心手柄(1)上设有橡胶套(2),空心手柄(1)底端连接有刮板(3),刮板(3)前侧下部连接有滑条(4),滑条(4)上滑动式设有滑块(5),滑块(5)前侧连接有连接块(6),连接块(6)中部开有导孔(7),连接块(6)顶部连接有拨块(8),其特征是,还包括有卡套(9)、方形管(10)、方形块(11)、圆柱块(13)、导杆(15)、弹簧(16)、卡杆(17)、刀架(18)、刀片(19)、螺杆(20)、螺母(21)和蝶形螺栓(22),滑块(5)底部右侧设有蝶形螺栓(22),拨块(8)前侧下部连接有卡套(9),连接块(6)底部连接有方形管(10),方形管(10)内下部设有方形块(11),方形块(11)中部开有圆形槽(12),圆形槽(12)内设有圆柱块(13),方形块(11)顶部中间开有通孔(14),通孔(14)与圆形槽(12)相通,圆柱块(13)顶部中间连接有导杆(15),导杆(15)穿过通孔(14)和导孔(7),导杆(15)顶端连接有卡杆(17),方形块(11)顶部与连接块(6)底部之间连接有弹簧(16),弹簧(16)套在导杆(15)上,方形块(11)底部连接有刀架(18),刀架(18)内设有刀片(19),刀架(18)下部设有螺杆(20),螺杆(20)上设有螺母(21);还包括有洒水机构(23),洒水机构(23)包括有密封板(2301)、塞子(2302)、活塞(2303)、拉杆(2304)、拉块(2305)、软管(2306)、出水管(2307)、阀门(2308)、弹性绳(2309)和多孔管(2310),空心手柄(1)右上部设有塞子(2302),空心手柄(1)内上部连接有密封板(2301),空心手柄(1)内下部设有活塞(2303),活塞(2303)顶部连接有拉杆(2304),拉杆(2304)穿过密封板(2301)中部,拉杆(2304)顶端连接有拉块(2305),活塞(2303)左部连接有软管(2306),软管(2306)穿过空心手柄(1)右侧下部,空心手柄(1)右侧下部连接有出水管(2307),出水管(2307)与软管(2306)相通,出水管(2307)上安装有阀门(2308),活塞(2303)底部左右两侧均连接有弹性绳(2309),左侧的弹性绳(2309)底端与空心手柄(1)内左侧下部连接,右侧的弹性绳(2309)底端与空心手柄(1)内右侧下部连接,刮板(3)前侧下部连接有多孔管(2310),多孔管(2310)位于滑条(4)下方,出水管(2307)底端与多孔管(2310)顶部右侧连接。

2.如权利要求1所述的一种用于汽车贴膜的施工铲,其特征是,还包括有磁块(24)和磁铁(25),卡杆(17)右端连接有磁块(24),卡套(9)内左侧连接有磁铁(25)。
