专利号: 2018110634270
申请人: 宿州市徽腾知识产权咨询有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

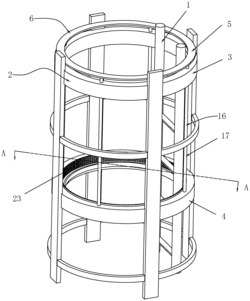

1.一种安全爬梯,包括呈竖直设置的梯体(1)、若干支撑组(2),若干支撑组(2)沿梯体(1)的长度方向进行排布,其特征在于:每个支撑组(2)均至少包括一触发环(3)、一防护环(4),触发环(3)位于防护环(4)的上方;

所述触发环(3)的上环面上设有按压机构(5);

所述防护环(4)上设有防护机构(9),所述防护机构(9)包括防护带(10)、抽拉件(11),所述防护带(10)端部绕卷于抽拉件(11),所述防护带(10)上设有吸附件(15),所述吸附件(15)可脱离地吸附于防护环(4)内环面上;

所述按压机构(5)与防护机构(9)之间通过触发机构(16)相连;

攀爬者的按压力传递至按压机构(5),按压机构(5)通过触发机构(16)触发抽拉件(11),抽拉件(11)抽拉防护带(10),并使防护带(10)与防护环(4)内环面相脱离。

2.根据权利要求1所述的一种安全爬梯,其特征在于:所述按压机构(5)包括位于触发环(3)上方的按压环(6),所述按压环(6)与触发环(3)之间连接有按压弹簧(7),按压环(6)与触发环(3)之间留有按压间隙(8)。

3.根据权利要求2所述的一种安全爬梯,其特征在于:所述防护环(4)上设有单向棘爪(20),所述抽拉件(11)包括旋转连接于防护环(4)的抽拉柱(12),所述抽拉柱(12)上设有单向棘轮(14);

所述防护环(4)上设有扭簧(21),所述扭簧(21)用于驱动抽拉柱(12)进行旋转;

单向棘轮(14)与单向棘爪(20)相互配合以限制抽拉柱(12)反向旋转。

4.根据权利要求1所述的一种安全爬梯,其特征在于:所述防护环(4)的上环面上下滑移设置有齿环(22),所述齿环(22)的内环面设有限位齿面(23);

所述抽拉柱(12)上设有限位齿轮(13),所述限位齿轮(13)与齿环(22)相互啮合;

所述触发机构(16)包括触发杆(17),所述触发杆(17)上端贯穿于触发环(3)且与按压环(6)相抵,所述触发杆(17)下端设有驱动部(18);

触发杆(17)向下移动时,驱动部(18)能驱使齿环(22)与限位齿轮(13)相脱离。

5.根据权利要求4所述的一种安全爬梯,其特征在于:所述驱动部(18)包括铰接于防护环(4)上的杠杆(19),所述触发杆(17)下端相抵于杠杆(19)一端,杠杆(19)的另一端相抵于齿环(22)的下环面。

6.根据权利要求5所述的一种安全爬梯,其特征在于:所述防护环(4)的上环面上设有滑移槽(24),所述齿环(22)位于滑移槽(24)内,所述滑移槽(24)的槽壁上设有用于限制齿环(22)周向旋转的凸起(25)。

7.根据权利要求1所述的一种安全爬梯,其特征在于:所述吸附件(15)为磁铁。
