专利号: 2018110617275
申请人: 刘琦
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

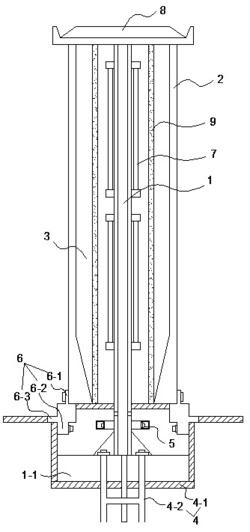

1.一种玻璃空心立柱型灯柱,其特征在于:包括灯柱体(1)、玻璃罩体(2),所述灯柱体(1)与所述玻璃罩体(2)之间的空间构成有混光区(3),所述的混光区(3)底部设置有安装有LED阻生长灯(5)的隔离腔(4),所述的隔离腔(4)包括隔离框体(4‑1),所述的隔离框体(4‑

1)与地笼(4‑2)连接,所述的灯柱体(1)的底部设置有法兰部(1‑1),所述的法兰部(1‑1)的底部与所述的隔离框体(4‑1)底部焊接连接,所述的玻璃罩体(2)为圆柱形玻璃筒,所述的玻璃罩体(2)底部通过连接件(6)与所述的隔离框体(4‑1)的侧壁上端固接,所述的连接件(6)的外侧壁上设置有阻挡环(6‑3),所述的阻挡环(6‑3)的下侧面与所述隔离框体(4‑1)的侧壁上端相抵。

2.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所述的法兰部(1‑1)的厚度小于隔离框体(4‑1)的深度的二分之一,所述灯柱体(1)伸入至所述隔离腔(4)部分的外侧壁上设置有所述LED阻生长灯(5)。

3.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所述的LED阻生长灯(5)的波长为315~400nm。

4.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所述的LED阻生长灯(5)的开闭状态与设置于所述灯柱体(1)的外侧壁上的LED灯条(7)的开闭状态相反。

5.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所述的隔离腔(4)的径向截面面积大于所述混光区(3)径向截面面积,所述的隔离腔(4)内填充有环氧胶。

6.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所述的灯柱体(1)的外侧壁上设置有LED灯条(7),所述的LED灯条(7)的散热部与灯柱体(1)表面连接,所述的灯柱体(1)的顶部设置有铝制散热器(8)。

7.根据权利要求1所述的一种玻璃空心立柱型灯柱,其特征在于:所的玻璃罩体(2)与所述的灯柱体(1)之间设置有漫反射罩体(9)。
