专利号: 201811016298X
申请人: 台州知管通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

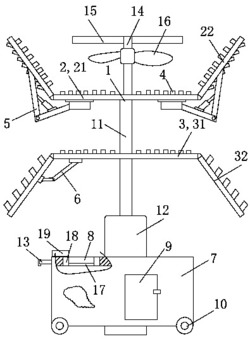

1.多用途小零件转运、检测小车,其特征在于:包括支撑立柱(1)、第一零件吊挂板(2)、第二零件吊挂板(3)、零件钩挂单元(4)、第一翻转装置(5)和第二翻转装置(6),其中:支撑立柱(1),从上至下设置第一零件吊挂板(2)、第二零件吊挂板(3)和次品回收箱(7);

第一零件吊挂板(2),包括第一水平零件吊挂板(21)和沿其周围上方翘起的第一边缘零件吊挂板(22);

第二零件吊挂板(3),包括第二水平零件吊挂板(31)和沿其周围下方翘起的第二边缘零件吊挂板(32);

零件钩挂单元(4),分别置于第一水平零件吊挂板(21)、第一边缘零件吊挂板(22)、第二水平零件吊挂板(31)和第二边缘零件吊挂板(32);

第一翻转装置(5),连接在第一水平零件吊挂板(21)的底部与第一边缘零件吊挂板(22)的底部之间;

第二翻转装置(6),连接在第二水平零件吊挂板(31)和第二边缘零件吊挂板(32)之间;

支撑立柱(1)的顶部位置还通过一根连接杆(14)连接紫外线消毒灯(15)和通风装置(16);

第一水平零件吊挂板(21)和第二水平零件吊挂板(31)分别相对于支撑立柱(1)可旋转地连接在其上;

支撑立柱(1)包括支撑底座(11)和伸缩柱(12),第一水平零件吊挂板(21)和第二水平零件吊挂板(31)连接在支撑立柱(1)的伸缩柱(12)部分;

次品回收箱(7)上包括一个次品投入口(8)和一个可打开的锁闭小门(9),同时次品投入口(8)还设有重力感应器(17)和计数器(18)、数据显示器(19),数据显示器(19)显示通过次品投入口投入次品回收箱的次品数量;

零件钩挂单元(4)活动或者固定地设置在第一水平零件吊挂板(21)和第二水平零件吊挂板(31)的顶部,零件钩挂单元(4)固定在第一边缘零件吊挂板(22)的底部,并且固定或者活动地布置在第一边缘零件吊挂板(22)的顶部以及第二边缘零件吊挂板(32)的顶部位置;

次品回收箱(7)整体包裹在支撑立柱(1)的外侧,并且次品回收箱(7)还设有滚轮(10)和拉手(13);

第一水平零件吊挂板(21)和第二水平零件吊挂板(31)均为圆盘形或者多边形盘状结构,并且第一边缘零件吊挂板(22)和第二边缘零件吊挂板(32)由耐腐蚀橡胶材料和金属板组合制成。
