专利号: 2018109856773
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

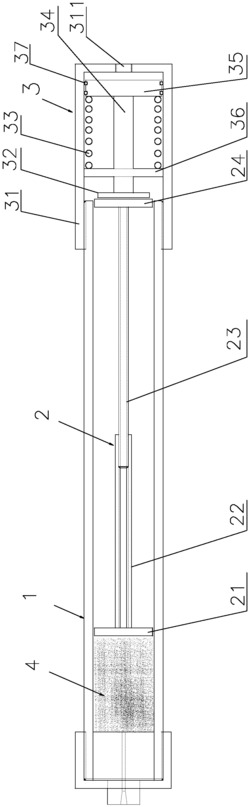

1.一种简易填砂管压实装置,其特征在于:包括填砂管(1)、传力介杆装置(2)和加压液缸装置(3),

所述传力介杆装置(2)包括底部加压面(21)、内部中空的底部传力杆(22),顶部传力杆(23)和顶部传力面(24),

所述填砂管(1)的底端封闭,填砂管(1)顶端开口,填砂管(1)的底端内装有石英砂(4),所述传力介杆装置(2)设置在填砂管(1)内,底部加压面(21)压紧在石英砂(4)上,底部传力杆(22)一端和底部加压面(21)固定连接,底部传力杆(22)的另一端套装在顶部传力杆(23)的一端,且底部传力杆(22)和顶部传力杆(23)螺纹连接,顶部传力面(24)和顶部传力杆(23)的另一端固定连接,顶部传力面(24)位于填砂管(1)顶端的开口处,所述加压液缸装置(3)包括加压液缸(31)、液缸顶头(32)、液缸内部弹簧(33)、液缸传力杆(34)和活塞(35),加压液缸(31)套装在填砂管(1)的顶端,加压液缸(31)和填砂管(1)的顶端螺纹连接,液缸顶头(32)、液缸传力杆(34)和活塞(35)均设置在加压液缸(31)内,活塞(35)将加压液缸(31)内分隔成有杆腔和无杆腔,液缸传力杆(34)位于有杆腔内,液缸传力杆(34)的一端和液缸顶头(32)固定连接,液缸传力杆(34)的另一端和活塞(35)固定连接,液缸顶头(32)和顶部传力面(24)相接触,加压液缸(31)的端部还开设有与无杆腔相连通的加压孔(311)。

2.如权利要求1所述的简易填砂管压实装置,其特征在于:所述活塞(35)和加压液缸(31)之间还设置有活塞密封圈。

3.如权利要求1所述的简易填砂管压实装置,其特征在于:所述有杆腔内的中部还固定设置有隔板(36),液缸传力杆(34)贯穿隔板(36),隔板(36)和活塞(35)之间还设置有液缸内部弹簧(33)。
