专利号: 2018109794353
申请人: 白松杭
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

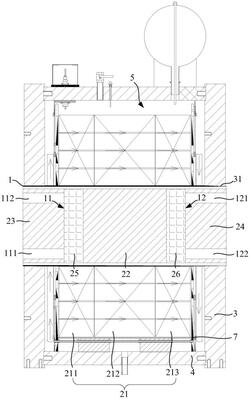

1.一种电磁转换连续磁选机,其特征在于,包括

筒体,所述筒体内设有第一磁选腔和第二磁选腔,所述第一磁选腔连通有供清水或浆料流入的第一进料通道和供清水或浆料流出的第一出料通道;所述第二磁选腔连通有供清水或浆料流入的第二进料通道和供清水或浆料流出的第二出料通道,第一进料通道位于第一出料通道的下方;第二进料通道位于第二出料通道的上方;以及,磁化装置,包括围设于所述筒体外的线圈,设于所述筒体内的公共磁极头以及分设于所述公共磁极头两侧的第一磁极头和第二磁极头,所述第一磁极头和所述公共磁极头之间形成所述第一磁选腔,所述第一磁选腔内设有第一磁介质;所述第二磁极头和所述公共磁极头之间形成所述第二磁选腔,所述第二磁选腔内设有第二磁介质;

所述线圈被配置为控制所述第一磁介质和所述第二磁介质的其中之一被磁化时,其中另一处于非磁化状态,以使所述第一磁选腔和所述第二磁选腔的其中之一处于磁选模式时,其中另一处于清洗模式。

2.如权利要求1所述的电磁转换连续磁选机,其特征在于,所述公共磁极头设于所述筒体轴向的中部,所述第一磁极头和所述第二磁极头对称地分设于所述公共磁极头的两侧。

3.如权利要求1所述的电磁转换连续磁选机,其特征在于,所述第一进料通道和所述第一出料通道均设于所述第一磁极头上,且所述第一进料通道和所述第一出料通道沿所述第一磁极头的轴向延伸并贯穿所述第一磁极头设置;和/或,所述第二进料通道和所述第二出料通道均设于所述第二磁极头上,且所述第二进料通道和所述第二出料通道沿所述第二磁极头的轴向延伸并贯穿所述第二磁极头设置。

4.如权利要求3所述的电磁转换连续磁选机,其特征在于,所述第一磁极头的横截面呈圆形设置,所述第一进料通道和所述第一出料通道的间距大于或等于所述第一磁极头的横截面的半径,和/或所述第二磁极头的横截面呈圆形设置,所述第二进料通道和所述第二出料通道的间距大于或等于所述第二磁极头的横截面的半径。

5.如权利要求1至4中任意一项所述的电磁转换连续磁选机,其特征在于,所述线圈包括沿所述筒体的轴向依次设置的第一线圈、第三线圈和第二线圈,所述第一线圈对应所述第一磁极头设置,所述第二线圈对应所述第二磁极头设置,所述第三线圈对应所述公共磁极头设置;所述第一线圈和所述第三线圈通电时,所述第二线圈断电;所述第二线圈和所述第三线圈通电时,所述第一线圈断电。

6.如权利要求1所述的电磁转换连续磁选机,其特征在于,所述第一磁介质和所述第二磁介质为片网状或刚毛状的导磁体。

7.如权利要求1所述的电磁转换连续磁选机,其特征在于,所述线圈的输电方式为高压低流。

8.如权利要求1、3或7所述的电磁转换连续磁选机,其特征在于,所述电磁转换连续磁选机还包括两间隔且相对设置的屏蔽板,两所述屏蔽板上对应开设有贯通的两安装孔,所述筒体的两端安装于所述安装孔内,所述线圈位于两所述屏蔽板之间。

9.如权利要求8所述的电磁转换连续磁选机,其特征在于,所述电磁转换连续磁选机还包括连接于两所述屏蔽板之间的密封板,所述筒体的外表面与所述密封板的内壁面、所述屏蔽板的内壁面围合形成散热腔,所述线圈位于所述散热腔内,所述散热腔连通有散热装置,所述散热装置用于向所述散热腔内循环提供散热流体。

10.如权利要求9所述的电磁转换连续磁选机,其特征在于,所述散热装置包括分设于所述线圈两端的圆形端板,所述圆形端板上自内向外间隔开设有多组沿圆形轨迹间隔分布的分流孔,所述散热装置还包括出液管和回流管,所述出液管和所述回流管分别对应两所述圆形端板设置。
