专利号: 2018109223408
申请人: 杭州海康威视数字技术股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

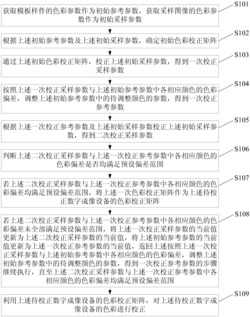

1.一种成像设备色彩校正方法,其特征在于,所述方法包括:获取模板样件的色彩参数作为初始参考参数,获取采样图像的色彩参数作为初始采样参数,其中,所述采样图像为待校正数字成像设备在预设拍摄条件下拍摄所述模板样件所得到的图像,所述模板样件包括多种颜色;

根据所述初始参考参数及所述初始采样参数,确定初始色彩校正矩阵;

通过所述初始色彩校正矩阵,校正所述初始采样参数,得到一次校正采样参数;

按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数;

根据所述一次校正参考参数及所述初始采样参数校正所述初始采样参数,得到二次校正采样参数;

判断所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差是否均满足预设偏差范围;

若所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差均满足预设偏差范围,将一次色彩校正矩阵作为所述待校正数字成像设备的色彩校正矩阵;所述一次色彩校正矩阵是根据所述一次校正参考参数与所述初始采样参数确定得到的;

若所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差未全部满足预设偏差范围,将所述一次校正采样参数的当前值更新为所述二次校正采样参数的当前值,将所述初始参考参数的当前值更新为所述一次校正参考参数的当前值,返回上述按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数的步骤继续执行,直至所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差均满足预设偏差范围;

利用所述待校正数字成像设备的色彩校正矩阵,对所述待校正数字成像设备的色彩进行校正。

2.根据权利要求1所述的方法,其特征在于,所述按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数,包括:

按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,确定待调整颜色及所述待调整颜色的色彩微调参数;

按照所述色彩微调参数调整所述初始参考参数中的待调整颜色的参数,得到所述一次校正参考参数。

3.根据权利要求1或2所述的方法,其特征在于,所述根据所述一次校正参考参数及所述初始采样参数校正所述初始采样参数,得到二次校正采样参数,包括:根据所述一次校正参考参数及所述初始采样参数,确定一次色彩校正矩阵;

通过所述一次色彩校正矩阵校正所述初始采样参数,得到所述二次校正采样参数。

4.根据权利要求1所述的方法,其特征在于,在根据所述初始参考参数及所述初始采样参数,校正所述初始采样参数,得到一次校正采样参数之后,所述方法还包括:判断所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差是否均满足预设偏差范围;

若所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差均满足预设偏差范围,将所述初始色彩校正矩阵作为所述待校正数字成像设备的色彩校正矩阵;

所述按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数,包括若所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差不均满足预设偏差范围,按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数。

5.根据权利要求1所述的方法,其特征在于,所述根据所述初始参考参数及所述初始采样参数,确定初始色彩校正矩阵,包括:基于增广拉格朗日乘子法,计算令所述初始参考参数经过校正矩阵校正后,与所述初始采样参数的整体色彩偏差值最小的校正矩阵,作为所述初始色彩校正矩阵。

6.根据权利要求2所述的方法,其特征在于,所述按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,确定待调整颜色及所述待调整颜色的色彩微调参数,包括:

在预先建立的色彩查找图中,标定出所述一次校正采样参数及所述初始参考参数中的各颜色,确定所述校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,其中,所述色彩查找图包括多个色彩区域,所述初始参考参数中各颜色对应不同的色彩区域;

将色彩偏差不满足预设偏差范围的颜色,作为待调整颜色;

按照所述待调整颜色的色彩偏差,计算所述待调整颜色的色彩微调参数。

7.根据权利要求6所述的方法,其特征在于,所述按照所述待调整颜色的色彩偏差,计算所述待调整颜色的色彩微调参数,包括:按照所述校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述待调整颜色对应的色彩区域,以使所述待调整颜色的色彩偏差满足预设偏差范围的颜色;

确定所述待调整颜色对应的色彩区域在所述色彩查找图中的调整量,得到调节参数;

将所述色彩查找图中的调节参数转换为所述待调整颜色的色彩微调参数。

8.一种成像设备色彩校正装置,其特征在于,所述装置包括:参数获取模块,用于获取模板样件的色彩参数作为初始参考参数,获取采样图像的色彩参数作为初始采样参数,其中,所述采样图像为待校正数字成像设备在预设拍摄条件下拍摄所述模板样件所得到的图像,所述模板样件包括多种颜色;

第一矩阵确定模块,用于根据所述初始参考参数及所述初始采样参数,确定初始色彩校正矩阵;

采样参数一次校正模块,用于通过所述初始色彩校正矩阵,校正所述初始采样参数,得到一次校正采样参数;

参考参数校正模块,用于按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数;

采样参数二次校正模块,用于根据所述一次校正参考参数及所述初始采样参数校正所述初始采样参数,得到二次校正采样参数;

第一色差判定模块,用于判断所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差是否均满足预设偏差范围;

第二矩阵确定模块,用于若所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差均满足预设偏差范围,将一次色彩校正矩阵作为所述待校正数字成像设备的色彩校正矩阵;所述一次色彩校正矩阵是根据所述一次校正参考参数与所述初始采样参数确定得到的;

参数赋值模块,用于若所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差不均满足预设容忍规则,将所述一次校正采样参数的当前值更新为所述二次校正采样参数的当前值,将所述初始参考参数的当前值更新为所述一次校正参考参数的当前值,返回上述参考参数校正模块继续执行,直至所述二次校正采样参数与所述一次校正参考参数中各相应颜色的色彩偏差均满足预设容忍规则;

色彩校正模块,用于利用所述待校正数字成像设备的色彩校正矩阵,对所述待校正数字成像设备的色彩进行校正。

9.根据权利要求8所述的装置,其特征在于,所述参考参数校正模块,包括:微调参数确定子模块,用于按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,确定待调整颜色及所述待调整颜色的色彩微调参数;

一次校正参考参数确定子模块,用于按照所述色彩微调参数调整所述初始参考参数中的待调整颜色的参数,得到所述一次校正参考参数。

10.根据权利要求8或9所述的装置,其特征在于,所述采样参数二次校正模块,包括:校正矩阵确定子模块,用于根据所述一次校正参考参数及所述初始采样参数,确定一次色彩校正矩阵;

二次校正采样参数确定子模块,用于通过所述一次色彩校正矩阵校正所述初始采样参数,得到所述二次校正采样参数。

11.根据权利要求8所述的装置,其特征在于,所述装置还包括:第二色差判定模块,用于判断所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差是否均满足预设偏差范围;

第三矩阵确定模块,用于若所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差均满足预设偏差范围,将所述初始色彩校正矩阵作为所述待校正数字成像设备的色彩校正矩阵;

所述参考参数校正模块,具体用于:若所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差不均满足预设偏差范围,按照所述一次校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述初始参考参数中的待调整颜色的参数,得到一次校正参考参数。

12.根据权利要求8所述的装置,其特征在于,所述第一矩阵确定模块,具体用于:基于增广拉格朗日乘子法,计算令所述初始参考参数经过校正矩阵校正后,与所述初始采样参数的整体色彩偏差值最小的校正矩阵,作为所述初始色彩校正矩阵。

13.根据权利要求9所述的装置,其特征在于,所述微调参数确定子模块,包括:参数转换单元,用于在预先建立的色彩查找图中,标定出所述一次校正采样参数及所述初始参考参数中的各颜色,确定所述校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,其中,所述色彩查找图包括多个色彩区域,所述初始参考参数中各颜色对应不同的色彩区域;

待调整颜色确定单元,用于将色彩偏差不满足预设偏差范围的颜色,作为待调整颜色;

微调参数计算单元,用于按照所述待调整颜色的色彩偏差,计算所述待调整颜色的色彩微调参数。

14.根据权利要求13所述的装置,其特征在于,所述微调参数计算单元,包括:色彩区域调整子单元,用于按照所述校正采样参数与所述初始参考参数中各相应颜色的色彩偏差,调整所述待调整颜色对应的色彩区域,以使所述待调整颜色的色彩偏差满足预设偏差范围的颜色;

调节参数确定子单元,用于确定所述待调整颜色对应的色彩区域在所述色彩查找图中的调整量,得到调节参数;

微调参数转换子单元,用于将所述色彩查找图中的调节参数转换为所述待调整颜色的色彩微调参数。

15.一种电子设备,其特征在于,包括处理器及存储器;

所述存储器,用于存放计算机程序;

所述处理器,用于执行所述存储器上所存放的程序时,实现权利要求1‑7任一所述的方法步骤。

16.一种计算机可读存储介质,其特征在于,所述计算机可读存储介质内存储有计算机程序,所述计算机程序被处理器执行时实现权利要求1‑7任一所述的方法步骤。
