专利号: 2018108919262
申请人: 安徽省华腾农业科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

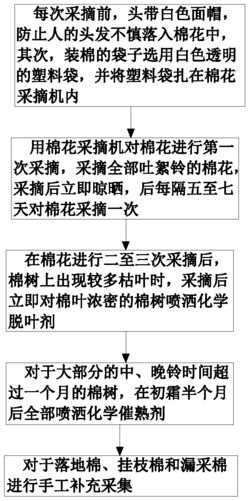

1.一种棉花采摘方法,其特征在于:该方法包括如下步骤:

步骤一:每次采摘前,头带白色面帽,防止人的头发不慎落入棉花中,进而导致棉花不纯,其次,装棉的袋子选用白色透明的塑料袋,并将塑料袋扎在棉花采摘机内;

步骤二:待待步骤一完成棉花采摘前的准备后,用棉花采摘机对棉花进行第一次采摘,采摘全部吐絮铃的棉花,采摘后立即晾晒,并且在向阳地方,后每隔五至七天对棉花采摘一次;

步骤三:待步骤二完成棉花的第一次采摘后,在棉花进行二至三次采摘后,棉树上出现较多枯叶时,采摘后立即对棉叶浓密的棉树喷洒化学脱叶剂;

步骤四:待步骤三完成对棉花的多次采摘后,对于大部分的中、晚铃时间超过一个月的棉树,在初霜半个月后全部喷洒化学催熟剂;

步骤五:在步骤二至四采摘过程中,对于落地棉、挂枝棉和漏采棉进行手工补充采集;

所述步骤一和二中的棉花采摘机包括采摘头(1)、手持管(2)、输送软管(21)、负压风机(3)和综合处理箱;所述手持管(2)的一端与采摘头(1)连通,手持管(2)的另一端与输送软管(21)连通;所述采摘头(1)用于采摘棉花以及将棉花上或棉花旁的棉叶喷水打湿,采摘头(1)内的棉花通过手持管(2)和输送软管(21)将采摘后的棉花输送到综合处理箱内;所述输送软管(21)与储棉箱上端连通;所述负压风机(3)位于储棉箱上部,负压风机(3)用于对输送软管(21)产生负压,使采摘头(1)采摘的棉花被吸附进储绵箱内;其中,所述综合处理箱包括杂质处理仓(4)、储水仓(6)、棉花存储仓(5)和电池;所述杂质处理仓(4)位于输送软管(21)与综合处理箱连接处,杂质处理仓(4)用于处理从输送软管(21)进入综合处理箱内的棉花,使棉花与棉花中的碎棉叶分离;所述电池位于负压风机(3)下方,电池用于供电;所述储水仓(6)位于综合处理箱的箱底。

2.根据权利要求1所述的一种棉花采摘方法,其特征在于:所述杂质处理仓(4)包括搅拌轮一(41)、搅拌轮二(42)、格网(43)和输出管(44);所述搅拌轮一(41)临近输送软管(21)端部,搅拌轮一(41)用于对输送软管(21)输送进的棉花进行初次揉动扬起,使棉花上附着的碎棉叶与棉花脱离;所述搅拌轮二(42)位于搅拌轮一(41)的下方,搅拌轮二(42)用于对搅拌轮一(41)处下落的棉花进行二次轻柔扬起,使棉花上附着的碎棉叶与棉花脱离;所述格网(43)位于负压风机(3)旁侧,格网(43)与负压风机(3)旁侧的综合处理箱内壁构成负压腔室(48)且负压风机(3)对负压腔室(48)产生负压,格网(43)用于阻挡棉花进入负压腔室(48),格网(43)的孔为方形;所述负压腔室(48)的下端设置有向下倾斜的斜板一(45);所述输出管(44)的一端与负压腔室(48)接通,输出管(44)的另一端通至综合处理箱外。

3.根据权利要求2所述的一种棉花采摘方法,其特征在于:所述棉花存储仓(5)包括输送叶轮(51)、进棉口(52)、塑料袋(53)和环状弹性绳,所述输送叶轮(51)位于斜板一(45)下端,输送叶轮(51)用于将从斜板一(45)处下落的棉花输送到塑料袋(53)内;所述进棉口(52)位于输送叶轮(51)旁侧;所述塑料袋(53)用于存储棉花,塑料袋(53)的袋口套在进棉口(52);所述环状弹性绳用于将透明塑料袋(53)的袋口紧扎在进棉口(52)上。

4.根据权利要求1所述的一种棉花采摘方法,其特征在于:所述采摘头(1)包括采摘管(11)、采摘轮(12)、脱棉轮一(13)、脱棉轮二(14)、斜板二(15)一、棉花检测传感器(16)、喷水头(17)和水管,所述采摘管(11)与手持管(2)连通,采摘管(11)为无色透明的塑料管;所述采摘轮(12)位于采摘管(11)的端头,采摘轮(12)用于将棉花从棉铃中采摘卷起,采摘轮(12)包括采摘叶片(121);所述脱棉轮一(13)位于采摘轮(12)的下端且脱棉轮一(13)位于与采摘轮(12)的相切处,脱棉轮一(13)用于将采摘轮(12)上的棉花脱离出来;所述斜板二(15)一固定于采摘管(11)的内壁上,斜板二(15)一用于提高采摘管(11)内部的负压,斜板二(15)一向下倾斜,且斜板二(15)一的下端与采摘轮(12)的中部平齐;所述脱棉轮二(14)位于斜板二(15)一的端部,脱棉轮二(14)临近采摘轮(12)边缘,脱棉轮二(14)用于辅助脱棉轮一(13)对采摘轮(12)上的棉花脱离,且脱棉轮二(14)和脱棉轮一(13)的转速为采摘轮(12)转速的六倍以上,使采摘轮(12)上的棉花在经过脱棉轮一(13)时可迅速被脱离出来;

所述喷水头(17)位于采摘管(11)外侧,喷水头(17)用于对将棉花上或棉花旁的棉叶喷水打湿,避免棉叶被采摘轮(12)揉碎在棉花上;所述水管的一端连通喷水头(17),水管的另一端连通储水仓(6)。

5.根据权利要求4所述的一种棉花采摘方法,其特征在于:所述水管上设置有电子水阀;所述电池的旁侧设置有控制器(54);所述采摘管(11)的端头设置有棉花检测传感器(16),棉花检测传感器(16)用于检测棉花旁是否有晒焦的棉叶,采摘轮(12)靠近棉花时,棉花检测传感器(16)将信号传给控制器(54),控制器(54)控制电子水阀打开,喷水头(17)对棉花上或棉花旁的棉叶进行喷水,使喷水头(17)在需要时喷水,以节约储水箱内的水。

6.根据权利要求4所述的一种棉花采摘方法,其特征在于:所述采摘叶片(121)为圆弧形且采摘叶片(121)的端部为直部(1211);所述直部(1211)处设置有直刺;所述直刺用于将棉花勾起。

7.根据权利要求2所述的一种棉花采摘方法,其特征在于:所述杂质处理仓(4)内设有多个烘干灯管(47);所述烘干灯管(47)布置于搅拌轮一(41)和搅拌轮二(42)旁侧的侧壁上,烘干灯管(47)用于将棉花表面的水分进行初步蒸干。
