专利号: 2018108568887
申请人: 芜湖市凯鑫避雷器有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

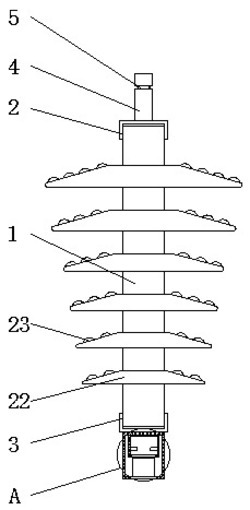

1.一种耐污瓷绝缘子,包括绝缘子主体(1),其特征在于:所述绝缘子主体(1)的顶部设置有上金具(2),并且绝缘子主体(1)的底部设置有下金具(3),所述上金具(2)的顶部设置有固定块(4),所述固定块(4)外表面的上部设置有环形槽(5),并且固定块(4)的两侧均设置有竖槽(6),所述下金具(3)的底部固定连接有第一固定箱(7),并且第一固定箱(7)内壁的顶部固定连接有第二固定箱(8),所述第二固定箱(8)内壁的两侧均固定连接有卡头(9),所述第一固定箱(7)的底部开设有第一矩形口(10),并且第二固定箱(8)的底部开设有第二矩形口(11),所述第一固定箱(7)内壁底部的两侧均固定连接有固定板(12),并且第一固定箱(7)内壁底部的两侧均固定连接有滑轨(13),所述滑轨(13)的外表面固定连接有滑块(14),并且滑块(14)的顶部固定连接有竖板(15),所述竖板(15)的一侧固定连接有横杆(16),并且横杆(16)远离竖板(15)的一端固定连接有限位板(17),所述竖板(15)与固定板(12)相对的一侧之间固定连接有弹性件(18),所述滑块(14)的一侧固定连接有推板(19),所述推板(19)的正面贯穿第一固定箱(7)并延伸至第一固定箱(7)的外部。

2.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述第二固定箱(8)内壁的顶部开设有固定槽(20),并且固定槽(20)内壁的两侧均设置有摩擦件(21),所述固定槽(20)与固定块(4)相适配。

3.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述绝缘子主体(1)的外表面设置有伞裙(22),所述伞裙(22)顶部的两侧均固定连接有凸块(23)。

4.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述绝缘子主体(1)内壁的顶部固定连接有第一绝缘轴承(24),并且第一绝缘轴承(24)的内部转动连接有绝缘轴(25)。

5.根据权利要求4所述的一种耐污瓷绝缘子,其特征在于:所述绝缘轴(25)的底端通过第二绝缘轴承(26)与绝缘子主体(1)内壁的底部转动连接,并且绝缘轴(25)的外表面设置有扇叶(27)。

6.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述绝缘子主体(1)两侧的底部均开设有进风口(28),并且绝缘子主体(1)的两侧且位于进风口(28)的顶部均开设有出风口(29),所述绝缘子主体(1)内壁的两侧且位于进风口(28)的一侧均固定连接有防尘网(30)。

7.根据权利要求3所述的一种耐污瓷绝缘子,其特征在于:所述伞裙(22)的数量为若干个,并且伞裙(22)的大小从上至下依次减小。

8.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述固定块(4)的形状为圆筒状,并且卡头(9)与环形槽(5)和竖槽(6)均相适配。

9.根据权利要求1所述的一种耐污瓷绝缘子,其特征在于:所述第一固定箱(7)正面的两侧均开设有第三矩形口(31),并且第三矩形口(31)与推板(19)相适配,所述限位板(17)的形状为弧形。
