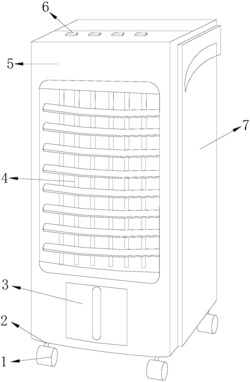

1.应用有过线胶圈的空调器，其特征在于：其结构包括万向轮(1)、万向轮接杆(2)、免拆卸清洗装置(3)、调节百合叶(4)、空调器防护外壳(5)、操作面板(6)、侧护板(7)，所述侧护板(7)共设有两个且采用电焊的方式分别固定连接于空调器防护外壳(5)正端面的左右侧端，所述空调器防护外壳(5)顶端安装有操作面板(6)，所述调节百合叶(4)通过嵌入的方式安装在空调器防护外壳(5)正端面，所述免拆卸清洗装置(3)通过嵌入的方式安装在空调器防护外壳(5)内部，所述万向轮接杆(2)共设有四个且其顶端采用电焊的方式分别固定连接于空调器防护外壳(5)底端四角，所述万向轮(1)共设有四个且其顶端分别与万向轮接杆(2)底端活动连接在一起。

所述免拆卸清洗装置(3)包括制动启动机构(31)、过风滤尘机构(32)、喷洒组(33)、蓄水机构(34)、主控机构(35)、动力机构(36)，所述空调器防护外壳(5)内部顶端设有制动启动机构(31)，所述制动启动机构(31)正下方依次安装有过风滤尘机构(32)、蓄水机构(34)，所述喷洒组(33)共设有六个其中三个为一组分别安装在过风滤尘机构(32)正端面的左右侧端，所述过风滤尘机构(32)底端与蓄水机构(34)固定连接在一起，所述所述空调器防护外壳(5)内部顶端主控机构(35)，所述过风滤尘机构(32)背部安装有动力机构(36)。

2.根据权利要求1所述的应用有过线胶圈的空调器，其特征在于：所述制动启动机构(31)包括固定导线板(311)、传动牵引线(312)、平衡推杆(313)、连接块(314)，所述固定导线板(311)顶端采用电焊的方式固定连接于空调器防护外壳(5)内部顶端，所述平衡推杆(313)顶端与主控机构(35)底端固定连接在一起，所述主控机构(35)两侧通过传动牵引线(312)与喷洒组(33)顶端固定连接在一起。

3.根据权利要求1所述的应用有过线胶圈的空调器，其特征在于：所述过风滤尘机构(32)包括防水套层(321)、防尘滤网(322)、净化通气板(323)，所述防水套层(321)外表面与喷洒组(33)固定连接在一起，所述防尘滤网(322)设于净化通气板(323)背部，所述防尘滤网(322)外表面通过嵌入的方式安装在防水套层(321)内表面，所述净化通气板(323)外表面通过嵌入的方式安装在防水套层(321)内表面。

4.根据权利要求1或3所述的应用有过线胶圈的空调器，其特征在于：所述喷洒组(33)包括被动式封启机构(331)、喷洗器外壳(332)、截水板(333)、固定板(334)、复位弹簧(335)、通水管(336)、定位块(337)、胶圈通水口(338)、喷头(339)，所述喷洗器外壳(332)远离截水板(333)一端通过嵌入的方式安装在防水套层(321)外表面，所述截水板(333)竖直贯穿喷洗器外壳(332)远离内部远离被动式封启机构(331)一端，所述固定板(334)远离截水板(333)一端采用电焊的方式固定连接于喷洗器外壳(332)内部靠近截水板(333)一端，所述通水管(336)通过横向嵌入的方式安装在喷洗器外壳(332)内部，所述定位块(337)顶端通过复位弹簧(335)与固定板(334)底端固定连接在一起，所述胶圈通水口(338)与截水板(333)为一体化结构，所述喷头(339)通过嵌入的方式安装在喷洗器外壳(332)远离截水板(333)一端，所述被动式封启机构(331)通过嵌入的方式安装在喷洗器外壳(332)内部。

5.根据权利要求1所述的应用有过线胶圈的空调器，其特征在于：所述蓄水机构(34)包括V型净化滤斗(341)、循环蓄水筒(342)、滤斗连接板(343)、拉把(344)，所述V型净化滤斗(341)底端通过嵌入的方式安装在循环蓄水筒(342)顶端中间位置，所述拉把(344)顶端采用电焊的方式固定连接于滤斗连接板(343)正端面中间位置，所述滤斗连接板(343)远离拉把(344)一端采用电焊的方式固定连接于V型净化滤斗(341)正端面，所述循环蓄水筒(342)底端采用电焊的方式固定连接于空调器防护外壳(5)内部底端，所述循环蓄水筒(342)背部与动力机构(36)固定连接在一起。

6.根据权利要求1或2所述的应用有过线胶圈的空调器，其特征在于：所述主控机构(35)包括触发按键(351)、启动器(352)、竖直推杆(353)、正极电源线(354)、负极电源线(355)，所述触发按键(351)底端通过嵌入的方式安装在操作面板(6)上，所述启动器(352)顶端采用电焊的方式固定连接于空调器防护外壳(5)内部顶端触发按键(351)正下方位置，所述竖直推杆(353)远离平衡推杆(313)一端通过嵌入的方式安装在启动器(352)靠近平衡推杆(313)一端，所述竖直推杆(353)远离启动器(352)一端采用电焊的方式固定连接于平衡推杆(313)靠近启动器(352)一端，所述正极电源线(354)首端采用电焊的方式固定连接于启动器(352)一端，所述正极电源线(354)末端采用电焊的方式固定连接于动力机构(36)顶端，所述负极电源线(355)首端采用电焊的方式固定连接于启动器(352)一端，所述负极电源线(355)末端采用电焊的方式固定连接于动力机构(36)顶端。

7.根据权利要求1或5所述的应用有过线胶圈的空调器，其特征在于：所述动力机构(36)包括防水隔音套(361)、微型泵机(362)、泵机座(363)、输出管(364)、压力表(365)、固定架(366)、抽入管(367)，所述防水隔音套(361)远离过风滤尘机构(32)一端采用电焊的方式固定连接于空调器防护外壳(5)内部远离过风滤尘机构(32)一端，所述防水隔音套(361)底端采用电焊的方式固定连接于泵机座(363)顶端，所述微型泵机(362)整体通过嵌入的方式安装在防水隔音套(361)内部，所述于泵机座(363)底端采用电焊的方式固定连接于循环蓄水筒(342)顶端，所述微型泵机(362)正端面通过抽入管(367)与循环蓄水筒(342)一端固定连接在一起，所述输出管(364)顶端通过嵌入的方式安装在微型泵机(362)正端面远离抽入管(367)一端。

8.根据权利要求4所述的应用有过线胶圈的空调器，其特征在于：所述被动式封启机构(331)包括顶出弹簧(3311)、弹力胶圈(3312)、封水板(3313)、双向撑杆(3314)、定位槽块(3315)、定位杆(3316)、多向连接块(3317)、挡水杆(3318)，所述顶出弹簧(3311)共设有两个且通过嵌入的方式分别安装在弹力胶圈(3312)外表面上下两端，所述封水板(3313)共设有两个且通过销钉分别安装在弹力胶圈(3312)内表面上下两端，所述双向撑杆(3314)远离封水板(3313)一端通过销钉安装在多向连接块(3317)靠近封水板(3313)一端，所述定位杆(3316)远离封水板(3313)一端通过嵌入的方式安装在多向连接块(3317)靠近多向连接块(3317)，所述定位槽块(3315)设于定位杆(3316)远离与多向连接块(3317)一端且其轴心与弹力胶圈(3312)为同一轴心。
