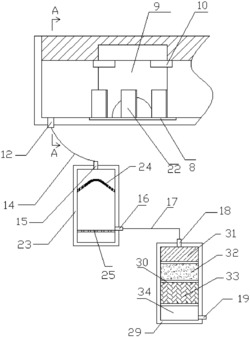

1.一种船舶用雨水净化装置,其特征为,包括雨水收集装置、预存储罐和净化装置;
雨水收集装置嵌入式的在甲板中或者平铺设置在甲板上,雨水收集装置包括底座,底座的外缘处设有侧壁,底座中可拆卸的且矩阵式分布的设有多组支撑组件,每组支撑组件包括两个支撑机构,同一支撑组件中相邻两个支撑机构之间的距离L1小于相邻两个支撑组件之间的距离L2,相邻两个支撑组件之间的距离L2等于侧壁与其相邻的支撑机构之间的距离L3,孔板结构的第一压合板拼接式的固定在相邻两个支撑机构之间,第二压合板拼接式的固定在相邻两个支撑机构之间以及侧壁与其相邻的支撑机构之间;
支撑机构包括支撑机构底板,支撑机构底座上垂直的设有主支撑板,支撑板的两侧壁上均分别设有两个水平支撑板,支撑机构底板通过螺栓固定在底座上,相邻的两个支撑机构对应设置,第一压合板和第二压合板均分别通过螺栓锁紧固定在水平支撑板上,第一压合板与第一压合板之间的拼接处、第一压合板与第二压合板之间的拼接处、以及第二压合板和第二压合板之间的拼接处均分别插入式的设有密封条;
底座的边缘处设有多个第一出水口,第一出水口通过多个第一支管道穿过甲板与第一主管道相连接,第一主管道与设置在船舱中的预存储罐的第二进水口相连接,预存储罐的第二出水口通过第二管道与净化装置的第三进水口相连接,净化装置上设有第三出水口,第一主管道、第二管道上均设有电磁阀。
2.如权利要求1所述的一种船舶用雨水净化装置,其特征为,雨水收集装置的底座由若干底板通过焊接或者紧固件连接的方式拼接成型。
3.如权利要求1所述的一种船舶用雨水净化装置,其特征为,第一压合板由多层结构相同的孔板叠加压制而成,孔板之间通过粘接、焊接或者紧固件连接的方式固定成型,第一压合板的外周包覆至少一层土工布作为外套层,外套层的顶部再固定一层孔板,孔板上的进水孔均对应设置。
4.如权利要求1所述的一种船舶用雨水净化装置,其特征为,主支撑板的两侧壁上均分别设有多个导流向板,导流板位于水平支撑板的下方。
5.如权利要求1所述的一种船舶用雨水净化装置,其特征为,预存储罐包括截面呈圆形结构的罐体,第二进水口设置在罐体的顶部且与罐体内部相连通,罐体内设有导向板和过滤板,导向板位于过滤板的上方,第二出水口位于过滤板的上方、且与过滤板相接触,导向板包括一体成型的连接板和导向端子,截面呈等腰梯形结构的导向板底端固定在罐体的内壁上、定端倾斜向上的与球冠结构的导向端子相连接,导向板上设有多个透水孔。
6.如权利要求1所述的一种船舶用雨水净化装置,其特征为,净化装置包括净化装置壳体,净化装置壳体中相互平行的设有三个网板,三个网板将净化装置壳体内自上而下依次分隔成第一过滤腔室、第二过滤腔室、第三过滤腔室和集水腔室,第三进水口位于净化装置壳体顶部、且与第一过滤腔室相连通,第三出水口位于集水腔室底部;
第一过滤腔室内填充硅藻土颗粒,第二过滤腔室内填充活性炭颗粒,第三过滤腔室中填充沸石颗粒,网板的孔径小于硅藻土颗粒、活性炭颗粒和沸石颗粒粒径。
