专利号: 2018108119337
申请人: 福建科大高科发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

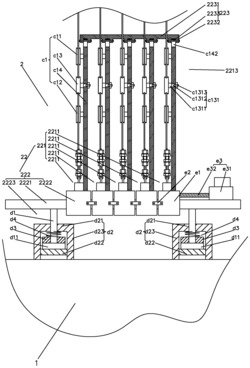

1.一种持久安全防护性电梯,包括轿厢和对轿厢进行拽引的拽引系统;所述拽引系统包括两端分别与所述轿厢顶部和平衡配重块连接的拽引绳索,和对拽引绳索进行拽引驱动的拽引驱动装置;其特征在于:所述拽引绳索和所述轿厢通过拽引连接装置连接在一起;所述拽引连接装置包括多个处于上方与各拽引绳索连接的上连接装置,和处于下方与所述轿厢顶部连接的下连接装置;

所述上连接装置包括与所述下连接装置连接的第一拉力感应装置,与所述拽引绳索锁紧连接的锁紧装置,和对拽引绳索进行张力调节的张力调节装置;所述第一拉力感应装置包括与所述拽引绳索连接的连接环,与所述下连接装置连接的第一连接壳体,和处于第一连接壳体内与第一连接壳体内侧壁之间具有间隙的第一压力感应部件;所述第一连接壳体包括处于上方的第一上水平侧壁,处于下方的第一下水平侧壁,以及连接于第一上水平侧壁和第一下水平侧壁之间的第一竖向侧壁;所述连接环设有向下活动贯穿所述第一上水平侧壁和第一压力感应部件的第一连接杆,所述第一上水平侧壁形成有供所述第一连接杆穿过的通孔,所述第一连接杆的下端设有承托于所述第一压力感应部件下方并与第一连接壳体内侧壁之间具有间隙的第一承托部件,所述第一压力感应部件和所述第一上水平侧壁之间张设有第一弹簧;所述拽引绳索包括上下设置的绳索主体,和穿过所述连接环反向向上弯折的绳索弯折部;所述锁紧装置包括上下设置于所述绳索主体和绳索弯折部之间的锁紧螺杆,以及由上至下依次匹配套设于锁紧螺杆上的第一锁紧螺母、第二锁紧螺母和第三锁紧螺母;所述锁紧螺杆包括处于上部的上螺杆段,处于下部的下螺杆段,以及处于上螺杆段和下螺杆段之间的绳索导向柱;所述绳索导向柱的轴线水平设置并与所述绳索主体和绳索弯折部共同所在的平面相垂直,所述绳索导向柱的两侧周面与所述绳索主体和绳索弯折部分别相对应并分别形成有容置绳索主体和绳索弯折部的第一导向槽;所述上螺杆段与所述绳索主体和绳索弯折部分别相对应的两侧分别形成有容置绳索主体和绳索弯折部的第二导向槽,所述下螺杆段与所述绳索主体和绳索弯折部分别相对应的两侧分别形成有容置绳索主体和绳索弯折部的第三导向槽;所述第一锁紧螺母处于所述上螺杆段上并向下朝所述绳索导向柱抵顶所述绳索主体和绳索弯折部,所述第二锁紧螺母处于所述下螺杆段的上部并向上朝所述绳索导向柱抵顶所述绳索主体和绳索弯折部,所述第三锁紧螺母处于所述下螺杆段的下部并向下朝所述连接环抵顶所述绳索主体和绳索弯折部下端弯折处;

所述张力调节装置包括多个对各所述拽引绳索一一进行张力调节的张力调节单体;所述张力调节单体包括处于上方对所述拽引绳索进行导向的上导向轮,处于下方对所述拽引绳索进行导向的下导向轮,处于上导向轮和下导向轮之间的调节轮,以及对上导向轮、下导向轮和调节轮进行承载的承载板;所述上导向轮和下导向轮处于所述拽引绳索的第一侧,所述调节轮处于所述拽引绳索的第二侧并对拽引绳索向所述第一侧抵顶,所述上导向轮、下导向轮和调节轮呈三角形分布;所述上导向轮和下导向轮分别通过垂直于所述承载板的转轴枢接于承载板上,所述调节轮通过调节转轴枢接于所述承载板上;所述承载板形成有水平延伸容置所述调节转轴的条形孔;所述调节转轴包括由根部至端部逐级变细的第一转轴段、第二转轴段和第三转轴段,所述条形孔的宽度介于所述第二转轴段的直径和第三转轴段的直径之间,所述条形孔的上边缘和下边缘形成有匹配容置所述第二转轴段的圆弧形凹槽,多个所述圆弧形凹槽沿条形孔长度方向均匀排列,所述第三转轴段形成有外螺纹并配设有由端部锁紧的调节锁紧螺母,所述第二转轴段的长度小于所述承载板的厚度;

所述下连接装置包括水平设置的滑轨,与滑轨相配合的滑套,以及两个连接于滑轨和所述轿厢之间并沿滑轨排列的第二拉力感应装置;所述第二拉力感应装置包括与所述滑轨连接的第二连接杆,与所述轿厢连接的第二连接壳体,和处于第二连接壳体内与第二连接壳体内侧壁之间具有间隙的第二压力感应部件;所述第二连接壳体包括处于上方的第二上水平侧壁,处于下方的第二下水平侧壁,以及连接于第二上水平侧壁和第二下水平侧壁之间的第二竖向侧壁;所述第二连接杆向下活动贯穿所述第二上水平侧壁和第二压力感应部件,所述第二上水平侧壁形成有供所述第二连接杆穿过的通孔,所述第二连接杆的下端设有承托于所述第二压力感应部件下方并与所述第二连接壳体内侧壁之间具有间隙的第二承托部件,所述第二压力感应部件和所述第二上水平侧壁之间张设有第二弹簧;

所述滑套包括多个与各所述上连接装置的第一连接壳体一一对应连接的滑套单体,相邻的所述滑套单体之间具有间隙,相邻的所述滑套单体之间通过与所述滑轨平行的条形连接板连接在一起,且所述条形连接板的两端通过转轴与相应的所述滑套单体枢接在一起;

所述滑套配设有驱动滑套沿所述滑轨滑动的滑套驱动装置;所述滑套驱动装置包括设于所述滑轨上的滑套驱动电机,和与滑轨平行并受滑套驱动电机驱动的转动螺杆;所述转动螺杆具有与所述滑套驱动电机传动连接的动力输入端,和与所述滑套连接在一起的动力输出端;所述滑套形成有与所述转动螺杆相匹配的被驱动螺纹孔;

还包括连接各所述承载板的加强连接装置。

2.根据权利要求1所述的一种持久安全防护性电梯,其特征在于:所述加强连接装置包括水平设于各所述承载板上部的水平加强板,和多个朝下延伸并两两设于各所述承载板两侧的加强夹紧板。

3.根据权利要求2所述的一种持久安全防护性电梯,其特征在于:各所述承载板两侧的两所述加强夹紧板通过贯穿承载板的加强连接螺栓连接在一起,所述承载板形成有供所述加强连接螺栓穿过并沿竖向延伸的竖向条形孔,所述竖向条形孔具有供所述加强连接螺栓上下移动的空间。
