1.一种轨道扣件安装方法， 其特征在于：该安装方法包括以下步骤，第一步，通过轨道扣件加压装置的加压杆对轨道扣件的中肢施加朝下方向的作用力，使轨道扣件的中肢产生向下的弹性变形，轨道扣件的侧肢一端压紧于轨道上；第二步，加压装置保持对轨道扣件的压力，拧紧道钉螺母，然后加压装置泄压。

2.根据权利要求1所述的轨道扣件安装方法，其特征在于：在所述第一步中，将垫圈先套设于螺旋道钉上，加压杆对垫圈的边缘位置施压，加压杆通过垫圈实现对轨道扣件的中肢施压。

3.根据权利要求1或2所述的轨道扣件安装方法，其特征在于：在所述第一步中，通过加压杆对中肢产生的加压位移或者加压杆受到中肢的反作用力来判断对轨道扣件的加压是否到位。

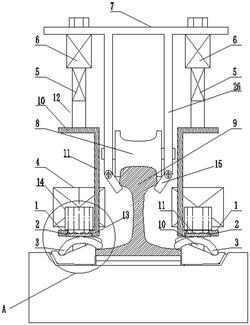

4.一种专用于实施权利要求1 3中任意一项轨道扣件安装方法的轨道扣件加压装置，~其特征在于：包括装置架，装置架上设置有加压杆和驱动加压杆上下动作的加压杆驱动机构，加压杆的下端具有用于对相应垫圈边缘施压的加压圈，加压圈的中部具有用于避让相应道钉螺母的避让空间。

5.根据权利要求4所述的轨道扣件加压装置，其特征在于：所述加压圈上设置供所述垫圈在水平方向通过的径向避让缺口。

6.根据权利要求4所述的轨道扣件加压装置，其特征在于：加压圈的下侧具有供垫圈卡入的定位槽，定位槽与所避让空间构成下大上小的阶梯状结构。

7.根据权利要求4所述的轨道扣件加压装置，其特征在于：加压杆包括具有开口背向轨道一侧的C形段，C形段具有上侧壁、下侧壁和连接于上侧壁、下侧壁间的连接壁，所述加压圈设置于所述下侧壁上。

8.根据权利要求4所述的轨道扣件加压装置，其特征在于：加压杆上设置有力传感器和/或位移传感器。

9.根据权利要求4所述的轨道扣件加压装置，其特征在于：轨道扣件加压装置还包括拧紧机构，拧紧机构包括拧紧电机和被拧紧电机驱动的拧紧套筒，拧紧套筒具有沿上下方向贯穿拧紧套筒的内方孔。

10.根据权利要求4 9任意一项所述的轨道扣件加压装置，其特征在于：装置架上设置~有用于与轨道相连的轨道连接结构，轨道连接结构包括轨道连接架，轨道连接架的底部设置有用于与轨道上侧滚动接触配合滚轮，轨道连接架的底部两侧铰接有铰接轴线沿前后方向延伸的锁爪，锁爪在转动过程中具有转动至轨道的头部下侧的承力位。
