专利号: 2018107845806
申请人: 安徽省徽腾智能交通科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种城市道路交通监视器检测方法,其特征在于,该方法包括以下步骤:

S1,将检测装置移动监视器控制柜的旁边;

S2,将监视器控制柜内的数据信号与检测装置中的显示器数据连接;

S3,根据显示器画面的显示情况,对监视器进行调节;

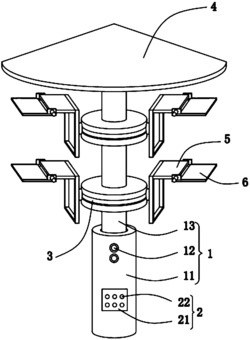

本方法中采用的检测装置包括支撑机构(1)、电源机构(2)、固定座(3)、保护罩(4)、显示器安装机构(5)以及保护机构(6);所述支撑机构(1)的顶部外壁固定有所述固定座(3),所述固定座(3)的外壁滑动连接所述显示器安装机构(5),所述固定座(3)用于所述显示器安装机构(5)的固定,所述显示安装机构(5)用以固定显示器;所述显示器安装机构(5)的外部转动连接所述保护机构(6),所述保护机构(6)用以保护显示器;所述支撑机构(1)的顶端设有所述保护罩(4),所述保护罩(4)用以遮阳、挡雨;所述电源机构(2)电性连接所述保护机构(6)。

2.根据权利要求1所述的一种城市道路交通监视器检测方法,其特征在于:所述支撑机构(1)包括支撑管(11)、第一限位旋钮(12)以及支杆(13),所述支撑管(11)的内部套接有所述支杆(13),所述支撑管(11)与所述支杆(13)之间通过所述第一限位旋钮(12)固定连接。

3.根据权利要求2所述的一种城市道路交通监视器检测方法,其特征在于:所述固定座(3)为圆柱状,所述固定座(3)设有若干个,所述支杆(13)贯穿于各个所述固定座(3)的中心处,所述固定座(3)的外壁开有滑槽(31)。

4.根据权利要求3所述的一种城市道路交通监视器检测方法,其特征在于:所述显示安装机构(5)呈环形阵列分布于所述固定座(3)的外壁,所述显示器安装机构(5)包括安装盒(51)、滑板(52)、连杆(53)、第二限位旋钮(54)以及第一保护板(55),所述滑板(52)嵌入于所述滑槽(31)的内部,所述滑板(52)为弧面状,所述滑板(52)通过所述第二限位旋钮(54)固定连接所述固定座(3),所述滑板(52)的外壁垂直固定有所述连杆(53),所述连杆(53)背离所述滑板(52)的一端固定连接所述安装盒(51),所述安装盒(51)为侧面开口的空腔结构,所述安装盒(51)的顶面垂直设有所述第一保护板(55)。

5.根据权利要求4所述的一种城市道路交通监视器检测方法,其特征在于:所述保护机构(6)包括第二保护板(61)、转板(62)以及转动电机(63),所述转板(62)对称设于所述第一保护板(55)的端部外侧壁,所述转板(62)通过所述转动电机(63)转动连接所述第一保护板(55),所述转板(62)的底面垂直固定有所述第二保护板(61)。

6.根据权利要求5所述的一种城市道路交通监视器检测方法,其特征在于:所述第二保护板(61)与所述第一保护板(55)之间的夹角为90°-180°,所述第二保护板(61)的面积大于所述安装盒(21)的侧面积。

7.根据权利要求2所述的一种城市道路交通监视器检测方法,其特征在于:所述电源机构(2)包括电源盒(21)和开关(22),所述电源盒(21)设于所述支撑管(11)的外壁,所述电源盒(21)电性连接所述开关(22),所述开关(22)电性连接各个所述保护机构(6)。
