专利号: 2018107824636
申请人: 新昌县林昱机械科技有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

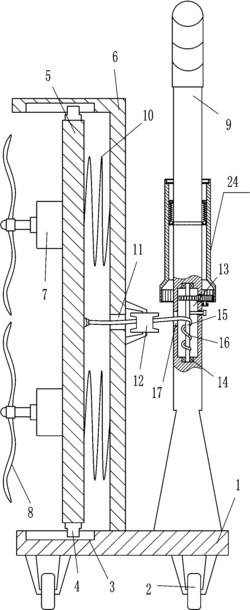

1.一种道路两旁的花圃修剪器,其特征在于:包括有底板、轮子、滑块、竖板、7型板、驱动电机、刀片、支撑杆、第一弹簧、滑轮、第一轴承座、第一转轴、拉线、紧固螺栓、第一齿轮、第二轴承座、第二转轴和第二齿轮,底板底部左右两侧对称式的安装有轮子,底板顶部中间安装有7型板,7型板内顶部左侧与底板顶部左侧都开有滑槽,滑槽内设有滑块,滑块与滑槽内滑动配合,上下两侧滑块内侧面之间安装有竖板,竖板左侧面上下两侧对称式的安装有驱动电机,驱动电机的输出轴通过联轴器连接有刀片,竖板右侧面上下两侧与7型板内右侧面上下两侧之间都连接有第一弹簧,7型板中部开有通孔,7型板外右侧面中部安装有滑轮,底板顶部前侧右部安装有支撑杆,支撑杆下部开有凹槽,凹槽内顶部与底部中间都嵌入式的安装第一轴承座,上下两侧第一轴承座之间连接有第一转轴,第一转轴上部安装有第一齿轮,第一转轴下部绕有拉线,支撑杆左侧下部开有第一导孔,第一导孔与凹槽内连通,拉线尾端穿过第一导孔再绕过滑轮,再穿过通孔与竖板右侧面中部连接,支撑杆右侧下部设有紧固螺栓,紧固螺栓与第一转轴接触,支撑杆右侧下部开有第二导孔,第二导孔位于紧固螺栓上方,第二导孔与凹槽内连通,支撑杆右侧下部安装有第二轴承座,第二轴承座位于紧固螺栓上方,第二轴承座内安装有第二转轴,第二转轴顶端安装有第二齿轮,第二齿轮穿过第二导孔与第一齿轮啮合;还包括有旋转装置,旋转装置包括有空心筒体、卡杆、固定块、第二弹簧、齿圈、环形板和滚珠,支撑杆中部安装有环形板,环形板顶部开有环形槽,环形槽内设有滚珠,支撑杆上部左右两侧对称式的安装有卡杆,支撑杆中部套有空心筒体,空心筒体内下部安装有齿圈,齿圈与第二齿轮啮合,空心筒体内侧面上部均匀间隔的开有卡槽,卡杆位于卡槽内与其配合,空心筒体内侧面上部左右两侧对称式的安装有固定块,固定块底部连接有第二弹簧,第二弹簧底端安装有滚珠,滚珠位于环形槽内与其配合;还包括有固定装置,固定装置包括有踏板、第三弹簧、摆杆、连接板、第四弹簧、长条卡块和卡套,底板顶部前侧左部转动式的安装有踏板,踏板底部前侧与底板顶部前侧之间连接有第三弹簧,底板顶部前侧左部转动式的安装有摆杆,摆杆位于踏板后侧,摆杆前端与踏板后端连接,摆杆后端安装有连接板,连接板顶部后侧安装有长条卡块,连接板底部后侧与底板顶部之间连接有第四弹簧,竖板前侧面下部安装有卡套,长条卡块位于卡套内与其配合。
