专利号: 2018107659272
申请人: 刘业倩
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

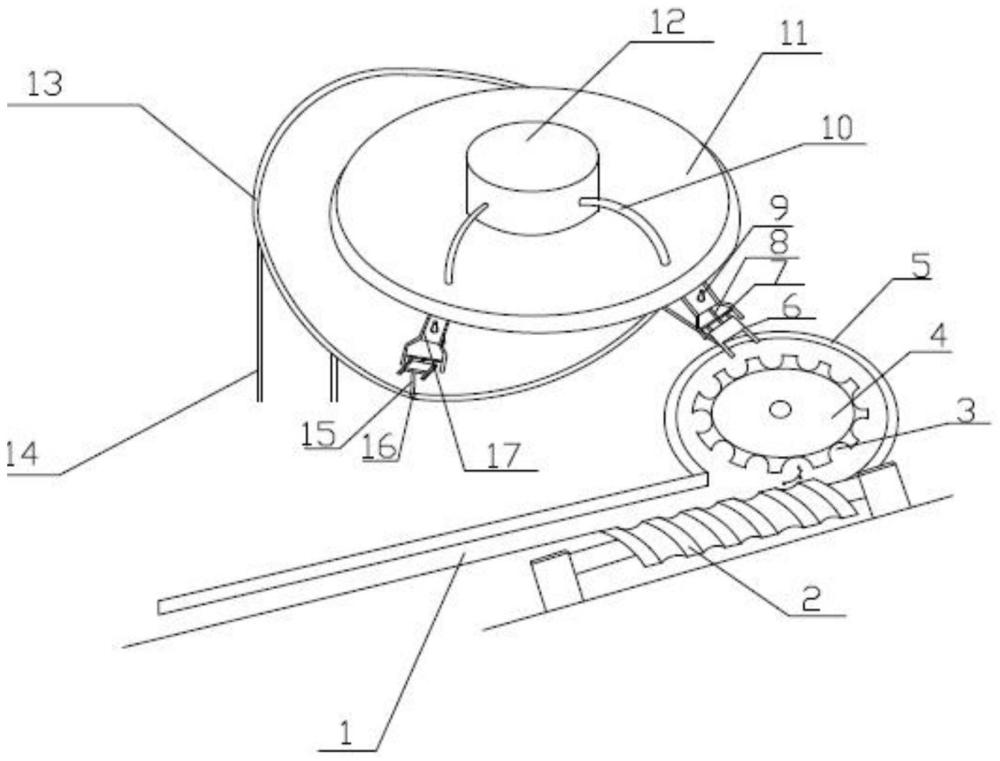

1.一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:包括传送带(1)、传送转盘(4)、杀菌转盘(11)、轮槽轨道(13)和若干个杀菌组件,所述传送转盘(4)设置在传送带(1)的末端,杀菌组件设置在杀菌转盘(11)边缘处,轮槽轨道(13)设置在杀菌转盘(11)外侧,所述传送带(1)与传送转盘(4)的交接处设置有旋转压瓶轴(2);所述旋转压瓶轴(2)上设置有动力电机;所述传送转盘(4)周边设置有卡瓶槽(3);所述杀菌转盘(11)上设置有杀菌液存储箱(12),杀菌液存储箱(12)周边设置有输液管(10),输液管(10)的末端与杀菌组件连接;

杀菌组件包括固定板(17)、SMC气爪(6)、旋转杆(7)、喷头(9)、滑轮轴(15)、滑轮(16)、软管(18)、高压气泵(19)、伸缩器件(21)、驱动开关(22)、控制电路板(23)、汽化组件(24)和小型真空泵(25);所述固定板(17)固定在杀菌转盘(11)上,所述旋转杆(7)固定在固定板(17)上,所述SMC气爪(6)与旋转杆(7)活动连接;所述滑轮轴(15)的一端与SMC气爪(6)固定连接,另一端与滑轮(16)连接;所述固定板(17)上设置有通孔,所述喷头(9)通过通孔与固定板(17)不接触设置,所述软管(18)一端与喷头(9)连接,另一端与高压气泵(19)连接;所述高压气泵(19)的输入端与汽化组件(24)的输出端连接;所述汽化组件(24)的输入端与小型真空泵(25)连接;所述小型真空泵(25)的输入端与输液管(10)连接;所述伸缩器件(21)固定在固定板(17)底部,且伸缩器件(21)顶部与喷头(9)连接,所述控制电路板(23)经驱动开关(22)和伸缩器件(21)控制连接,所述控制电路板(23)与SMC气爪(6)、高压气泵(19)和小型真空泵(25)连接;

所述汽化组件(24)包括汽化内壳体(24.1)、加热丝(24.3)和汽化外壳体(24.4),所述加热丝(24.3)设置在汽化内壳体(24.1)与汽化外壳体(24.4)之间;

所述SMC气爪(6)末端设置有限位杆(8),所述限位杆(8)一端与SMC气爪(6)固定连接;

固定板(17)底部设置有固定托板(20),所述固定托板(20)设置为“L”型结构,伸缩器件(21)设置在固定托板(20)上并与固定托板(20)固定连接;

所述旋转压瓶轴(2)上设置有弧形凹槽和弧形凸边,弧形凹槽和弧形凸边间相邻设置,弧形凸边推送灌装瓶进入传送转盘(4)卡瓶槽(3)内;轮槽轨道(13)设置内槽结构,滑轮(16)套合在内槽活动设置,且内槽设置有润滑油。

2.根据权利要求1所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述汽化组件(24)还包括温度传感器(24.2)和保温层(24.5),所述温度传感器(24.2)设置在汽化外壳体(24.4)上,所述保温层(24.5)包裹在汽化外壳体(24.4)外侧。

3.根据权利要求2所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述保温层(24.5)与汽化外壳体(24.4)还设置有真空层。

4.根据权利要求1所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述汽化组件(24)内的温度为295°‑1000°。

5.根据权利要求1所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述高压气泵(19)输出20MPa‑25MPa的高压雾汽。

6.根据权利要求1所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述杀菌液存储箱(12)内设置过氧化氢溶液、次氯酸钠溶液或者二氧化氯溶液。

7.根据权利要求1所述的一种饮料灌装瓶连续旋转高效消毒杀菌装置,其特征在于:所述伸缩器件(21)为电机或者气缸,驱动开关(22)为继电器电路或者电磁阀开关,所述喷头(9)上设置有若干个喷嘴(9.1),喷头(9)设置为内部空心的管结构,喷嘴(9.1)设置在喷头(9)的周边。
