专利号: 2018107657347
申请人: 福建贝高工贸有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

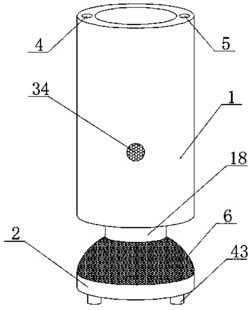

1.一种具备空气净化及杀菌功能的灭蚊灯,包括灭蚊灯主体(1)、容器型底座(2)和智能处理系统,其特征在于,所述灭蚊灯主体(1)的后侧设置有插电口(3),所述灭蚊灯主体(1)的顶部设置有灭蚊开关(4)和杀菌开关(5),所述灭蚊灯主体(1)内设置有空腔(7),所述空腔(7)的内侧壁上固定连接有环形活性炭盒(8),所述环形活性炭盒(8)的内侧壁上焊接有支撑杆(9),所述支撑杆(9)上焊接有支撑座(10),所述环形活性炭盒(8)的外侧壁上焊接有活性炭出口管(11),所述灭蚊灯主体(1)的后侧开设有矩形开口(42),所述活性炭出口管(11)固定安装在矩形开口(42)内,所述空腔(7)内设置有电机箱(12)和扇叶(15),所述电机箱(12)内设置有电动机(13),所述电机箱(12)的两侧均焊接有固定杆(14),所述固定杆(14)的一端焊接在空腔(7)的内侧壁上,所述扇叶(15)的底部设置有转动杆一(16),所述转动杆一(16)的一端焊接在电动机(13)的输出轴上,所述空腔(7)底部的内侧壁上固定安装有蓄电池(17),所述灭蚊灯主体(1)底部的中心位置处开设有圆孔一,所述圆孔一的内侧壁上设置有内螺纹,所述容器型底座(2)的顶部固定连接有连接硬管(18),所述连接硬管(18)一端的外侧壁上设置有外螺纹,所述连接硬管(18)的一端通过外螺纹与内螺纹配合安装在圆孔一内,所述容器型底座(2)底部的内侧壁上固定安装有安装杆(19)和多孔六环石(20),所述容器型底座(2)底部内侧壁的中心位置处焊接有电动马达(21),所述容器型底座(2)内设置有清理装置(22),所述清理装置(22)包括连接座(23)和毛刷(24),所述连接座(23)的两侧均焊接有连接杆(25),所述毛刷(24)固定安装在连接杆(25)的一端,所述连接座(23)的底部焊接有转动杆二(26),所述转动杆二(26)的一端焊接在电动马达(21)的输出轴上,所述灭蚊灯主体(1)的顶部开设有圆孔二,所述智能处理系统包括单片机(28)、温度传感器(29)、空气流量传感器(30)、电动机开关(31)、电动马达开关(32)、液压杆(33)、警示灯(34)、环形电热棒(35)、紫外灯管(36)和LED灯管(37),所述单片机(28)设置在灭蚊灯主体(1)内,所述空气流量传感器(30)设置在连接硬管(18)的内侧壁上,所述温度传感器(29)设置在容器型底座(2)底部的内侧壁上,所述警示灯(34)设置在灭蚊灯主体(1)的前侧,所述环形电热棒(35)通过安装杆(19)固定安装在容器型底座(2)内,所述液压杆(33)通过螺栓安装在支撑座(10)的顶部,所述液压杆(33)的顶部固定安装有灯座一(38),所述紫外灯管(36)的一端安装在灯座一(38)的顶部,所述紫外灯管(36)的另一端设置有灯座二(39),所述LED灯管(37)的一端安装在灯座二(39)的顶部,所述LED灯管(37)的另一端设置有灯座三(40),所述灯座三(40)的顶部固定安装有顶盖(41),所述顶盖(41)设置在圆孔二内。

2.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述灭蚊灯主体(1)的底部焊接有防滑脚(43),所述防滑脚(43)的数量为3个。

3.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述空腔(7)处于环形活性炭盒(8)顶部的内侧壁上设置有纳米二氧化钛涂层(27)。

4.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述蓄电池(17)通过供电电路分别与单片机(28)、温度传感器(29)、空气流量传感器(30)、电动机(13)、电动马达(21)、液压杆(33)、警示灯(34)、环形电热棒(35)、紫外灯管(36)和LED灯管(37)电性连接。

5.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述支撑杆(9)的数量为3个,所述固定杆(14)的数量为4个。

6.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述插电口(3)通过充电电路与蓄电池(17)电性连接。

7.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述单片机(28)通过监测电路分别与温度传感器(29)和空气流量传感器(30)电性连接。

8.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述单片机(28)通过指令电路分别与电动机开关(31)、电动马达开关(32)、液压杆(33)、警示灯(34)、环形电热棒(35)、紫外灯管(36)和LED灯管(37)电性连接。

9.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述容器型底座(2)上开设有出气口(6)。

10.根据权利要求1所述的一种具备空气净化及杀菌功能的灭蚊灯,其特征在于:所述连接硬管(18)与容器型底座(2)连通。
