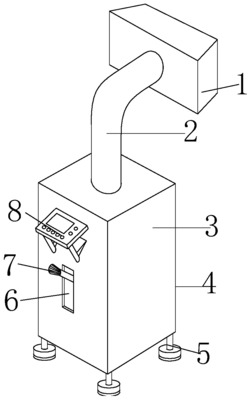

1.一种小型瓷砖塑木复合板快速安装拆卸机，其结构包括安装拆卸头（1）、L型连接柱

（2）、传动机构（3）、外壳（4）、支撑脚（5）、滑轨槽（6）、驱动手柄（7）、控制面板（8），所述的拆卸头（1）设于外壳（4）上方，所述的L型连接柱（2）的一端固定安装在外壳（4）顶部面板中央，另一端与安装拆卸头（1）机械连接，所述的传动机构（3）安装在外壳（4）内部，所述的传动机构（3）与安装拆卸头（1）机械连接，所述的支撑脚（5）设有四个，所述的四个支撑脚（5）分别安装在外壳（4）四个角底部，所述的外壳（4）与四个支撑脚（5）垂直焊接，所述的控制面板（8）设于外壳（4）正面面板顶部，所述的控制面板（8）与外壳（4）呈一定夹角固定焊接，所述的控制面板（8）下方设有一矩形滑轨槽（6），所述的驱动手柄（7）安装在滑轨槽（6）上，所述的滑轨槽（6）与驱动手柄（7）机械配合，其特征在于：所述的传动机构（3）由动力传动装置（301）、压力传动装置（302）、机械传动装置（303）、配电箱（304）、一号连接导线（305）、一号弹簧（306）、正极磁块（307）、负极磁块（308）、二号连接导线（309）组成；

所述的配电箱（304）安装在外壳（4）内腔中右下角处，所述的配电箱（304）与外壳（4）内壁固定连接，所述的动力传动装置（301）与配电箱（304）呈对称结构设于外壳（4）内腔中的另一角上，所述的压力传动装置（302）与动力传动装置（301）机械连接，所述的机械传动装置（303）安装在配电箱（304）上方并与压力传动装置（302）机械配合，所述的一号连接导线（305）的一端与配电箱（304）电连接，另一端固定在正极磁块（307）的一侧上，所述的正极磁块（307）上方设有负极磁块（308），所述的负极磁块（308）一侧上固定有二号连接导线（309），所述的二号连接导线（309）另一端与安装拆卸头（1）相连接，所述的一号弹簧（306）设于正极磁块（307）上远离负极磁块（308）的一侧上，所述的一号弹簧（306）的另一端与外壳（4）内壁底部面板固定连接。

2.根据权利要求1所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的动力传动装置（301）由电机（3011）、电机转轴（3012）、锥形轮（3013）、一号转轴（3014）、轴承（3015）、转盘（3016）、活动滑块（3017）、二号转轴（3018）、环形管道（3019）、一号齿状杆（30110）组成。

3.根据权利要求2所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的电机（3011）与配电箱（304）呈对称结构设于外壳（4）内腔中的另一角上，所述的电机转轴（3012）呈竖直方向设立，所述的电机转轴（3012）与电机（3011）电连接，所述的一号转轴（3014）安装在电机转轴（3012）上远离电机（3011）的一端上，所述的一号转轴（3014）与电机转轴（3012）互相垂直设立，所述的一号转轴（3014）与一号转轴（3014）机械连接，所述的一号转轴（3014）贯穿轴承（3015），所述的一号转轴（3014）与二号转轴（3018）通过轴承（3015）传动配合，所述的轴承（3015）上远离一号转轴（3014）的一端与转盘（3016）机械连接，所述的活动滑块（3017）安装在二号转轴（3018）上，所述的转盘（3016）与活动滑块（3017）活动连接，所述的环形管道（3019）环绕二号转轴（3018），所述的环形管道（3019）与转盘（3016）固定连接，所述的活动滑块（3017）的一侧上固定设有一号齿状杆（30110），所述的一号齿状杆（30110）的齿状边缘设于底部。

4.根据权利要求1所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的压力传动装置（302）由密封腔（3021）、驱动块（3022）、重物（3023）、一号齿轮（3024）、传动带（3025）、二号齿轮（3026）、二号齿状杆（3027）组成。

5.根据权利要求4所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的密封腔（3021）设于环形管道（3019）下方，所述的一号齿轮（3024）与二号齿轮（3026）安装在传动带（3025）、内，所述的一号齿轮（3024）与二号齿轮（3026）通过传动带（3025）传动配合，所述的一号齿轮（3024）设于密封腔（3021）上方，所述的一号齿轮（3024）上方设有一号齿状杆（30110），所述的一号齿状杆（30110）与一号齿轮（3024）相啮合，所述的二号齿轮（3026）下方设有二号齿状杆（3027），所述的二号齿状杆（3027）远离外壳（4）内壁的一端与重物（3023）相连接，所述的重物（3023）与二号齿状杆（3027）呈一体结构，所述的密封腔（3021）呈L型结构设立，所述的重物（3023）安装在密封腔（3021）中水平方向上，所述的驱动块（3022）安装在密封腔（3021）中的另一端上，所述的驱动块（3022）靠近密封腔（3021）出口的一侧与机械传动装置（303）机械连接。

6.根据权利要求1所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的机械传动装置（303）由一号三角形固定块（3031）、活动板(3032）、一号驱动杆（3033）、二号驱动杆（3034）、二号三角形固定块（3035）、墙体延伸固定块（3036）、三号驱动杆（3037）、四号驱动杆（3038）、五号驱动杆（3039）、L型驱动杆（30310）、三号齿状杆（30311）、三号齿轮（30312）、墙体延伸固定杆（30313）组成。

7.根据权利要求6所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的一号三角形固定块（3031）设于密封腔（3021）中驱动块（3022）所在一侧下方的内壁上，所述的一号三角形固定块（3031）与外壳（4）内壁固定连接，所述的一号三角形固定块（3031）上设有活动板(3032），所述的一号三角形固定块（3031）与活动板(3032）构成杠杆结构，所述的活动板(3032）远离密封腔（3021）的一端与一号驱动杆（3033）固定连接，所述的一号驱动杆（3033）另一端与二号驱动杆（3034）固定连接，所述的二号三角形固定块（3035）固定设于电机（3011）侧面，所述的二号三角形固定块（3035）与二号驱动杆（3034）构成杠杆结构，所述的电机（3011）上方设有墙体延伸固定块（3036），所述的三号驱动杆（3037）、四号驱动杆（3038）、五号驱动杆（3039）均固定设于密封腔（3021）外壁底部，所述的三号驱动杆（3037）、四号驱动杆（3038）、五号驱动杆（3039）两两之间机械配合，所述的五号驱动杆（3039）一端卡在三号齿轮（30312）上，所述的五号驱动杆（3039）固定在墙体延伸固定杆（30313）上，所述的三号齿轮（30312）下方设有三号齿状杆（30311），所述的三号齿状杆（30311）与三号齿轮（30312）相啮合，所述的L型驱动杆（30310）的一端与三号齿状杆（30311）垂直焊接，另一端与正极磁块（307）活动连接。

8.根据权利要求1所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的安装拆卸头（1）由滑轨（101）、驱动连杆（102）、连接线（103）、折叠杆（104）、L型活动杆（105）、固定轴（106）、活动轴（107）、U型活动杆（108）、固定扣（109）、二号连接线接口（110）、安装拆卸腔（111）、加热腔（112）、加热盘（113）、二号弹簧（114）组成。

9.根据权利要求8所述的一种小型瓷砖塑木复合板快速安装拆卸机，其特征在于：所述

的滑轨（101）安装在滑轨槽（6）上，所述的驱动手柄（7）与驱动连杆（102）固定连接，所述的驱动连杆（102）上远离驱动手柄（7）的一端与连接线（103）固定连接，所述的连接线（103）穿过L型连接柱（2），所述的折叠杆（104）安装在L型连接柱（2）下方，所述的U型活动杆（108）与L型连接柱（2）互相垂直设立，所述的U型活动杆（108）安装在L型连接柱（2）中，所述的活动轴（107）贯穿U型活动杆（108）并将U型活动杆（108）与折叠杆（104）机械连接，所述的U型活动杆（108）上远离折叠杆（104）的一侧上与二号弹簧（114）固定连接，所述的二号弹簧（114）安装在L型连接柱（2）中，所述的二号弹簧（114）与U型活动杆（108）相连接的处设有L型活动杆（105），所述的L型活动杆（105）与L型连接柱（2）内壁相连接处通过固定轴（106）固定，所述的加热腔（112）设于安装拆卸腔（111）内侧，所述的安装拆卸腔（111）设有三个以上并等距安装在加热腔（112）中，所述的二号连接线接口（110）与二号连接导线（309）呈一体结构，所述的固定扣（109）安装在安装拆卸头（1）外壳上靠近L型连接柱（2）的一侧。
