专利号: 2018107513177
申请人: 深圳市贝优通新能源技术开发有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

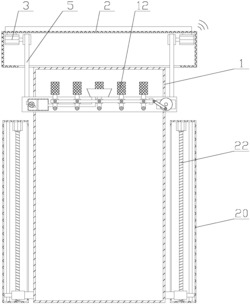

1.一种具有灯罩除尘功能的景观灯,包括主体(1)和顶棚(2),所述顶棚(2)的下方设有开口,其特征在于,还包括除尘机构和防水机构,所述除尘机构设置在顶棚(2)的内部,所述防水机构有两个,两个防水机构分别设置在主体(1)的两侧;

所述防尘机构包括升降组件、清扫组件和吸尘组件;

所述升降组件包括升降板(6)和两个控制单元,所述升降板(6)水平设置在主体(1)的一侧,两个控制单元分别设置在升降板(6)的上方的两侧,所述控制单元包括第一电机(3)、线盘(4)和连接带(5),所述第一电机(3)水平设置在顶棚(2)的内部,所述线盘(4)设置在顶棚(2)内的顶部,所述第一电机(3)与线盘(4)传动连接,所述线盘(4)通过连接带(5)与升降板(6)的连接;

所述清扫组件包括第二电机(7)、驱动轮(8)、第一连杆(9)、第二连杆(10)和若干个清扫单元,所述第二电机(7)水平设置在升降板(6)内的一侧,所述第二电机(7)与驱动轮(8)传动连接,所述第一连杆(9)的一端与驱动轮(8)的远离圆心处铰接,所述第一连杆(9)的另一端与第二连杆(10)的一端铰接,所述第二连杆(10)水平设置在升降板(6)的内部,各清扫单元沿着第二连杆(10)依次均匀分布,所述清扫单元包括竖杆(11)、清扫块(12)和套管(13),所述竖杆(11)竖向设置在第二连杆(10)的一侧,所述竖杆(11)的底端与升降板(6)的内部铰接,所述竖杆(11)的顶端与清扫块(12)固定连接,所述清扫块(12)设置在升降板(6)的上方,所述清扫块(12)与主体(1)抵靠,所述套管(13)套设在竖杆(11)上,所述套管(13)与竖杆(11)滑动连接,所述套管(13)与第二连杆(10)铰接;

所述吸尘组件包括收集室(14)、连接管(15)、吸盘(16)、出气口(17)、气泵(18)和过滤网(19),收集室(14)设置在升降板(6)内的远离第二电机(7)的一侧,所述吸盘(16)设置在升降板(6)的上方,所述吸盘(16)与升降板(6)固定连接,所述连接管(15)的一端与吸盘(16)连通,所述连接管(15)的另一端与收集室(14)的一侧连通,所述出气口(17)设置在收集室(14)的远离连接管(15)的一侧,所述气泵(18)设置在收集室(14)的内部,所述气泵(18)的一端与出气口(17)连通,所述过滤网(19)竖向设置在收集室(14)的内部,所述过滤网(19)设置在气泵(18)的远离的出气口(17)的一侧。

2.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述防水机构包括壳体(20)、第三电机(21)、丝杆(22)、升降块(23)和连接块(24),所述壳体(20)竖向设置在主体(1)的一侧,所述壳体(20)的靠近主体(1)的一侧设有条形孔,所述条形孔竖向设置,所述第三电机(21)竖向设置在壳体(20)内的顶端,所述丝杆(22)竖向设置在第三电机(21)的下方,所述第三电机(21)与丝杆(22)传动连接,所述升降块(23)套设在丝杆(22)的底部,所述连接块(24)设置在升降块(23)的靠近主体(1)的一侧,所述连接块(24)的一端与升降块(23)固定连接,所述连接块(24)的另一端穿过条形孔与主体(1)的底部固定连接。

3.如权利要求2所述的具有灯罩除尘功能的景观灯,其特征在于,所述升降块(23)的一侧设有导向单元,所述导向单元包括固定杆(26)和套环(25),所述固定杆(26)竖向设置在丝杆(22)的远离连接块(24)的一侧,所述套环(25)套设在固定杆(26)上,所述套环(25)与固定杆(26)滑动连接,所述套环(25)与升降块(23)固定连接。

4.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述顶棚(2)的内部设有PLC,所述除尘机构和防水机构均与PLC电连接。

5.如权利要求4所述的具有灯罩除尘功能的景观灯,其特征在于,所述顶棚(2)的内部设有距离传感器,所述距离传感器与PLC电连接。

6.如权利要求4所述的具有灯罩除尘功能的景观灯,其特征在于,所述壳体(20)的内部设有水位传感器,所述水位传感器与PLC电连接。

7.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述主体(1)的制作材料为不锈钢。

8.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述顶棚(2)的上方设有光伏板。

9.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述第二电机(7)为微型电机。

10.如权利要求1所述的具有灯罩除尘功能的景观灯,其特征在于,所述顶棚(2)的内部设有天线。
