专利号: 2018107460714
申请人: 安徽触威电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

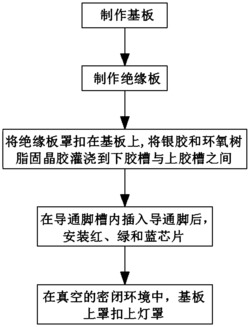

1.一种集成式LED显示模块的封装方法,其特征在于:包括以下步骤,步骤一,制作基板,在所述基板上部开设有若干成对设置的下胶槽,每个胶槽连通有开口位于所述基板背部的插脚槽,将引线脚插入到插脚槽内;

步骤二,制作绝缘板,在所述绝缘板的底部开设数量与位置与下胶槽一致的上胶槽,在所述绝缘板的上部开设有若干组设置的芯片槽,在芯片槽与上胶槽之间开有导通脚槽;

步骤三,将绝缘板罩扣在基板上,使上胶槽与下胶槽一一对应、上下对齐,将银胶和环氧树脂固晶胶灌浇到下胶槽与上胶槽之间;

步骤四,在导通脚槽内插入导通脚后,每组芯片槽内分别安装红、绿和蓝芯片;

步骤五,在真空的密闭环境中,基板上罩扣上灯罩。

2.如权利要求1所述的集成式LED显示模块的封装方法,其特征在于:步骤二中开设的若干组设置的芯片槽为矩阵排列设置。

3.如权利要求1所述的集成式LED显示模块的封装方法,其特征在于:步骤二中所述绝缘板为PVC或PP或PE材料开模制得。

4.如权利要求1所述的集成式LED显示模块的封装方法,其特征在于:所述步骤四中,点测出芯片的波长,亮度,电流,电压的值,分选出红光波长5nm片内均匀性,蓝绿光波长3nm片内均匀性,红蓝绿亮度值8-12%误差范围片内均匀性的芯片后,再将芯片安装至芯片槽内。

5.如权利要求1所述的集成式LED显示模块的封装方法,其特征在于:步骤三中,将基板的上层面与绝缘板的下层面分别涂覆PU聚氨酯胶水后,再将绝缘板罩扣在基板上。

6.如权利要求1至5任一项所述的集成式LED显示模块的封装方法,其特征在于:步骤五中,在灯罩的底部边缘涂覆PU聚氨酯胶水后,再将灯罩罩扣在基板。
