1.一种硬脆材料的激光打标方法，其特征在于包括以下步骤：步骤一，将所需的图形或字符输入打标软件，设定激光扫描路径为沿边界扫描，扫描方式为由外向内；

步骤二，假定激光光斑直径为d，字符或图形宽度为w，激光扫描路径的数目为n，则n=W/

2d，将圆整后的n作为激光扫描路径的数目，n为0.5的整数倍；

步骤三，将激光打标机的打标参数设定为单脉冲能量为0.5 1mj、扫描频率为20~ ~

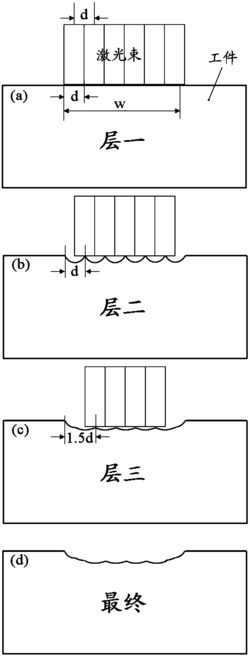

50KHz、扫描速度为1 1.5m/s，相邻扫描路径中心之间的距离为d，扫描路径的数目为n，完成~层一的激光扫描；

步骤四，采用与步骤三相同的单脉冲能量、扫描频率和扫描速度的光纤激光参数，进行层二的激光扫描，并且保证层二最外侧激光束的中心线与层一最外侧边缘的距离为d，相邻扫描路径中心之间的距离为d，扫描路径的数目为n-0.5，完成层二的激光扫描；

步骤五，采用与步骤三相同的单脉冲能量、扫描频率和扫描速度的光纤激光，进行层三的激光扫描，并且保证层三最外侧激光束的中心线与层一最外侧边缘的距离为1.5d，相邻扫描路径中心之间的距离为d，扫描路径的数目为n-1，完成层三的激光扫描。

2.根据权利要求1所述的一种硬脆材料的激光打标方法，其特征在于：所述的激光打标机采用光纤脉冲激光器，以高速振镜实现图形和字符的打标；激光束的光束模式为高斯分布；激光束光斑直径d小于等于50μm。

3.根据权利要求1所述的一种硬脆材料的激光打标方法，其特征在于：所述n大于等于

3。

4.根据权利要求1所述的一种硬脆材料的激光打标方法，其特征在于：所述的硬脆材料为玻璃或陶瓷。
