专利号: 2018107379498
申请人: 郑州四维机电装备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

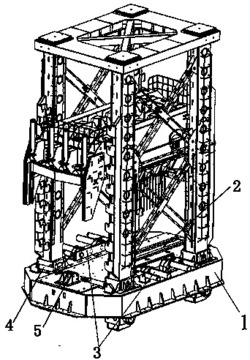

1.一种液压支架试验台底座,其特征在于:包括基座,基座上设有用于放置液压支架的底座的放置区,基座上配置有用于举升液压支架底座的举升单元、用于设置在放置区的两侧且方向相对布置的底调机构加载单元、用于对推移机构的推杆进行侧向加载测试的推杆侧向加载单元以及用于对推移机构的推杆进行偏摆测试的推杆适应性测试单元中的至少两个,基座上设有底调机构加载单元,底调机构加载单元包括底调加载油缸,所述底调加载油缸朝向待测液压支架一侧的加载端连接有承压板,所述底调机构加载单元还包括沿着底调加载油缸的加载方向导向滑移装配在基座上的导向件,所述导向件上朝向待测液压支架的一端与所述承压板固定连接,所述导向件上设置有在导向件导向滑移至设定的距离后用于将导向件进行固定的固定结构,所述固定结构包括设置在导向件上并与多个设定的距离一一对应的多个定位孔,所述固定结构还包括插装在所述定位孔中的定位销,当需要进行外加载测试时,拔出导向件上的定位销;当需要进行内加载测试时,通过定位销将导向件固定,然后将待测液压支架的底调千斤顶伸出并顶压在承压板上。

2.根据权利要求1所述的液压支架试验台底座,其特征在于:所述导向件通过导向件安装座导向滑移装配在基座上,所述导向件安装座上设置有供导向件穿过的导向孔。

3.根据权利要求1所述的液压支架试验台底座,其特征在于:基座上设有推杆适应性测试单元,所述推杆适应性测试单元包括设置在基座上的拉架座,拉架座包括座体,所述座体上沿左右方向间隔设置有多个供液压支架的推杆插入的推杆插槽,各推杆插槽的内部均沿上下方向间隔设置有至少两个用于将推杆铰接固定在推杆插槽内部的铰接连接结构。

4.根据权利要求3所述的液压支架试验台底座,其特征在于:所述座体包括多个平行间隔分布的立板,任意相邻两个立板之间的空腔均形成所述推杆插槽。

5.根据权利要求4所述的液压支架试验台底座,其特征在于:所述铰接连接结构包括插销以及设置在各立板上以与所述插销插装配合的插销安装孔,各立板上沿上下分布的插销安装孔均与其他立板上相对应的插销安装孔同轴设置、以供同一根插销依次穿入各立板上对应的插销安装孔。

6.根据权利要求1所述的液压支架试验台底座,其特征在于:基座上设有推杆侧向加载单元,推杆侧向加载单元包括侧向加载油缸,所述侧向加载油缸的加载端连接有用于与推杆上的铰接孔铰接连接的连接件,所述连接件上设置有用于绕过推杆侧壁以供连接件的铰接端插入推杆内部空腔的避让结构。

7.根据权利要求6所述的液压支架试验台底座,其特征在于:所述连接件为C型连接件,所述C型连接件的内侧缺口构成所述避让结构。

8.根据权利要求7所述的液压支架试验台底座,其特征在于:所述C型连接件与侧向加载油缸铰接连接。

9.根据权利要求1所述的液压支架试验台底座,其特征在于:基座上设有举升单元,举升单元包括设置在基座上的举升液压缸,举升液压缸包括缸体和活塞杆,缸体和活塞杆的其中一个为支撑在基座上的支撑部,另一个为用于举升液压支架的举升部,举升液压缸的进、出液通道设置在支撑部上,进、出液通道与举升液压缸的相应腔体连通以通过进液通道向相应腔体进液使举升部上升和使相应腔体通过出液通道出液使举升部下降,基座内位于支撑部的下部位置设有用于进、出液的管路,所述管路与举升液压缸的进、出液通道连通。

10.根据权利要求9所述的液压支架试验台底座,其特征在于:所述举升液压缸具有无杆腔,进、出液通道与举升液压缸的无杆腔连通以通过进液通道向无杆腔进液使举升部上升和使无杆腔通过出液通道出液使举升部下降。

11.根据权利要求9或10所述的液压支架试验台底座,其特征在于:所述活塞杆为支撑部,缸体为举升部,所述基座内设有与举升液压缸的缸体导向配合的导向腔,所述导向腔的导向长度大于或等于缸体的举升行程。
