专利号: 2018107220496
申请人: 合肥耀世同辉科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

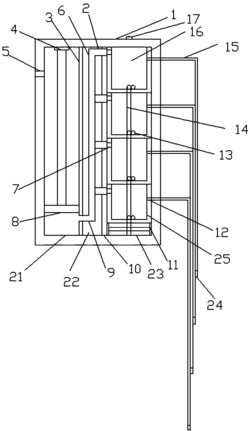

1.一种可多次采样的水样采集装置,包括箱体,其特征在于:所述箱体内设有第一隔板与第二隔板,所述第一隔板与第二隔板将箱体分隔成第一腔室、第二腔室、第三腔室,所述第一腔室内设有驱动机构与活动板,所述驱动机构设置在第一腔室的顶部,所述驱动机构与活动板连接并驱动活动板沿第一腔室内垂直上下移动,所述活动板与第一腔室的内壁密封可移动连接,所述箱体位于第一腔室的一侧设有出气口,所述第二腔室内设有第二导气管、第三导气管和多个第一导气管,所述第二导气管的一侧与第一导气管连接,所述第二导气管的另一侧与第三导气管连接,所述第三导气管穿过第一隔板与第一腔室连通,所述第一导气管穿过第二隔板与第三腔室连通,所述第三腔室内设有采集瓶,所述采集瓶内设有与第一导气管数量相对应的样品室,所述样品室与第一导气管相对应的一侧设有第一通孔,所述样品室底端一侧设有第二通孔,所述箱体外侧设有与第二通孔数量相对应的且长度不同的出水管,所述样品室与第一通孔相对的一侧设有第三通孔,所述箱体外侧设有与第三通孔数量相对应且长度相同的吸水管,所述第三腔室的底端设有转盘,所述转盘的上端与采集瓶连接,所述采集瓶的上端设有转柄,所述转柄位于第三腔室上端箱体的上方,所述采集瓶通过转盘在第三腔室内部旋转,所述采集瓶与第三腔室内壁密封可移动连接。

2.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述第三腔室与第三腔室外的箱体部分呈圆柱型。

3.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述转柄上设有定位销,所述转柄下方的箱体上设有与定位销相对应的第一销孔与第二销孔。

4.根据权利要求3所述的一种可多次采样的水样采集装置,其特征在于:所述转柄上定位销与第一销孔连接时第一通孔与第一导气管相通,第二通孔与出水管不连通,第三通孔与吸水管连通,所述转柄上定位销与第二销孔连接时,第一通孔与第一导气管相通,第二通孔与出水管连通,第三通孔与吸水管完全不连通。

5.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述箱体外侧与样品室数量相对应的吸水管相互连接,且位于同一竖直线上。

6.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述箱体外侧与样品室数量相对应的出水管的底端高度相同。

7.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述吸水管的底端设有过滤头。

8.根据权利要求1所述的一种可多次采样的水样采集装置,其特征在于:所述采集瓶与箱体均采用透明材质。
