专利号: 2018106878056
申请人: 陈琳
专利类型:发明专利
专利状态:授权未缴费
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

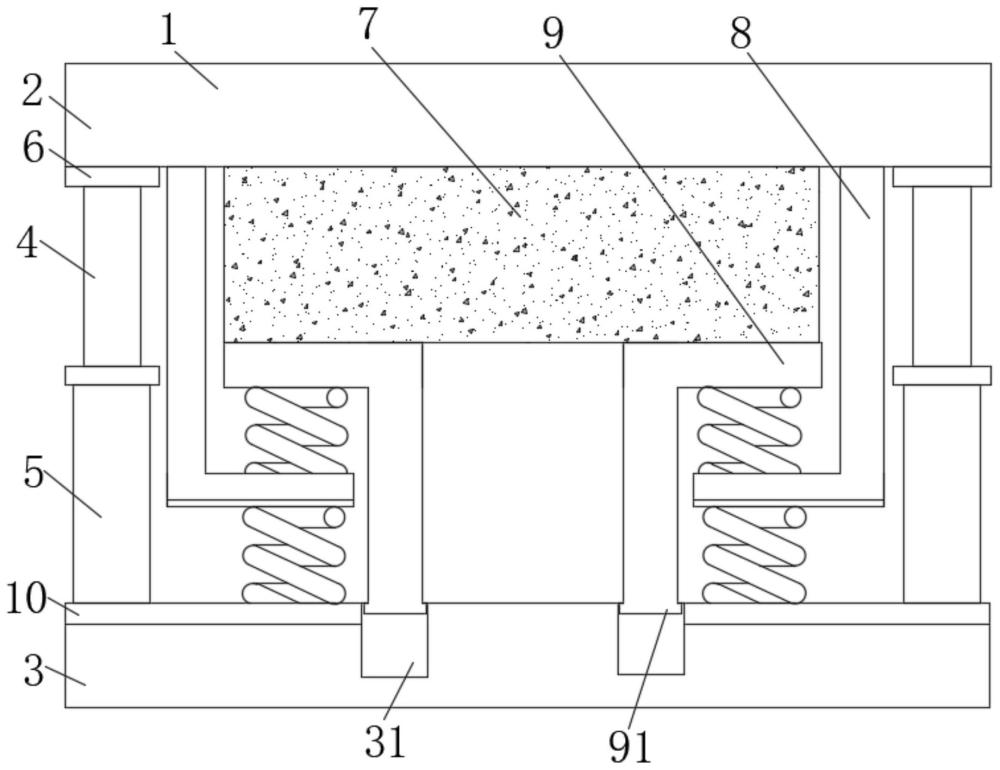

1.一种桥梁底座用抗冲击加固装置,包括加固装置本体(1),所述加固装置本体(1)包括上座(2)、下座(3)、伸缩杆(4)、固定杆(5)、垫片(6)、弹性块(7)、上支撑杆(8)和下支撑杆(9),其特征在于:所述上座(2)的下端两侧分别与垫片(6)的上端活动连接,所述垫片(6)的下端与伸缩杆(4)的上端活动连接,所述伸缩杆(4)的下端与固定块(5)的上端活动连接,所述固定杆(5)的下端与下座(3)的上端一侧固定连接,所述弹性块(7)的上端与上座(2)的下端中部固定连接,所述上支撑杆(8)的上端与上座(2)的下端两侧固定连接,所述上支撑杆(8)的下端通过压缩弹簧与下座(3)的上端一侧固定连接,所述下支撑杆(9)的上端与弹性块(7)的下端一侧固定连接,所述下支撑杆(9)的下端与下座(3)的上端一侧活动连接,所述下座(3)的上端两侧和上支撑杆(8)的底端均固定安装有保护垫(10),所述下座(3)的上端一侧开设有与下支撑杆(9)相适配的滑槽(31),所述垫片(6)的上端两侧均固定安装有卡块(61),所述上座(2)的下端开设有与卡块(61)相适配的卡槽(21),所述卡块(61)与卡槽(21)通过紧固螺母活动连接。

2.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述伸缩杆(4)有两个,两个所述伸缩杆(4)的上端分别与垫片(6)的下端活动连接。

3.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述固定杆(5)有两个,两个所述固定杆(5)的下端分别与下座(3)的上端两侧固定连接。

4.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述垫片(6)有四个,四个所述垫片(6)分别通过螺母与伸缩杆(4)和固定杆(5)的上端活动连接。

5.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述上支撑杆(8)有两个,两个所述上支撑杆(8)的上端分别与上座(2)的下端两侧固定连接。

6.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述下支撑杆(9)有两个,两个所述下支撑杆(9)的上端分别与弹性块(7)的下端两侧固定连接。

7.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述上支撑杆(8)位于伸缩杆(4)的一侧,所述下支撑杆(9)位于上支撑杆(8)的一侧。

8.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述上支撑杆(8)和下支撑杆(9)均为L型,所述下支撑杆(9)的下端固定安装有限位块(91)。

9.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述限位块(91)与下支撑杆(9)一体成型,所述限位块(91)位于滑槽(31)的内部。

10.根据权利要求1所述的一种桥梁底座用抗冲击加固装置,其特征在于:所述紧固螺母的长度大于垫片(6)的长度,所述紧固螺母贯穿卡槽(21)和卡块(61)。
