专利号: 2018106734365
申请人: 安徽远东重型机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

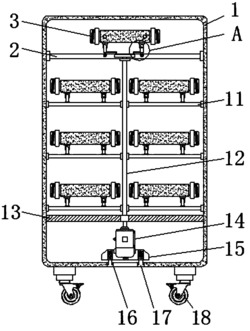

1.一种便于固定和拿取的冷却器销售用展示装置,包括玻璃外壳(1)、电机(14)和万向轮(18),其特征在于:所述玻璃外壳(1)的内部上侧焊接有第一横板(2),且第一横板(2)的内部啮合连接有转盘(4),所述转盘(4)的上端右侧连接有第一连接杆(7),且转盘(4)的上端左侧连接有第二连接杆(28),所述第一连接杆(7)和第二连接杆(28)的另一端均连接有第二固定块(6),且第二固定块(6)的下端固定有滑块(8),所述第二固定块(6)通过螺纹杆(10)与第一固定块(5)相连接,且螺纹杆(10)贯穿第二固定块(6)和第一固定块(5)与螺母(9)螺纹连接,并且第一固定块(5)的上端连接有器体(3),所述电机(14)通过转动杆(12)与第一横板(2)相连接,且转动杆(12)贯穿第二横板(11)和第三横板(13),所述第二横板(11)位于第一横板(2)的下方,且第一横板(2)的左右两端分别固定有第二连接杆(28)和第一连接杆(7),所述第二连接杆(28)通过第二固定块(6)在第一滑轨(22)上为滑动连接,所述第一连接杆(7)通过第二固定块(6)在第二滑轨(23)上为滑动连接,所述第二横板(11)的上侧设置有器体(3),且第二横板(11)的下侧设置有第三横板(13),所述电机(14)位于玻璃外壳(1)的内部下侧,且电机(14)和固定槽(15)为卡槽连接,所述固定槽(15)的内部设置有弹簧(16),且弹簧(16)通过支架(17)与玻璃外壳(1)相连接,所述万向轮(18)安装于玻璃外壳(1)的下侧,且玻璃外壳(1)外壁铰接有玻璃门(19),所述玻璃门(19)上固定有锁杆(21),且锁杆(21)的内部贯穿有锁扣(20),所述器体(3)的左端连接有出水管(25),且出水管(25)的下端连接有养护液箱(27),所述器体(3)的右端连接有进水管(24),且进水管(24)的下端连接有循环泵(26),并且循环泵(26)与养护液箱(27)为连通连接。

2.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述器体(3)在第二横板(11)上等角度设置有4个,且第二横板(11)在玻璃外壳(1)的内部上下等间距设置有3个,并且第二横板(11)通过转动杆(12)在玻璃外壳(1)的内部为转动结构。

3.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述第一连接杆(7)和第二连接杆(28)的形状均为“L”字型,且第一连接杆(7)和第二连接杆(28)通过滑块(8)分别在第二滑轨(23)和第一滑轨(22)上为转动结构。

4.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述固定槽(15)的纵截面形状结构为等腰梯形结构,且固定槽(15)通过弹簧(16)和支架(17)在玻璃外壳(1)上为升降结构,并且固定槽(15)通过支架(17)在玻璃外壳(1)上为前后滑动结构。

5.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述支架(17)关于固定槽(15)的竖直中轴线左右对称设置有2组,且支架(17)的形状为“T”字型结构。

6.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述玻璃门(19)关于玻璃外壳(1)的中轴线对称设置有2组,且2组玻璃门(19)构成四分之一圆环结构。

7.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述玻璃门(19)通过锁杆(21)与锁扣(20)为螺纹连接,且锁杆(21)关于锁扣(20)的中轴线对称设置,并且锁杆(21)与玻璃门(19)为焊接一体化结构。

8.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述第二滑轨(23)的直径尺寸大于第一滑轨(22)的直径尺寸,且第二滑轨(23)和第一滑轨(22)构成同心圆结构。

9.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:

所述进水管(24)和出水管(25)与器体(3)的连接方式均为螺纹连接,且进水管(24)和出水管(25)自上而下均与器体(3)构成并联连接。

10.根据权利要求1所述的一种便于固定和拿取的冷却器销售用展示装置,其特征在于:所述养护液箱(27)、循环泵(26)、进水管(24)、出水管(25)和器体(3)构成循环结构,且该结构在玻璃外壳(1)的内部为转动结构。
