专利号: 2018106500818
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

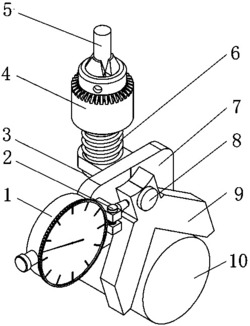

1.一种铣削键槽的对刀装置,其特征在于:包括固定于铣床的铣刀(5)下方的立板(7),所述立板(7)的的一侧端面摆动连接有摆板(9),所述摆板(9)的底部设有“V”形槽(21),所述摆板(9)的顶部通过摆动轴(8)与立板(7)摆动连接,所述摆动轴(8)的轴心位于“V”形槽(21)的夹角平分线的所在直线上,所述立板(7)上设有基准线结构(15),并且摆板(9)的顶部设有与基准线结构(15)对应的对刀线结构(20),所述基准线结构(19)位于“V”形槽(21)的夹角平分线的所在直线上,所述对刀线结构(20)位于摆动轴(8)轴心与“V”形槽(21)的夹角平分线所构成的平面内。

2.如权利要求1所述的一种铣削键槽的对刀装置,其特征在于:所述摆板(9)的顶部设有凸台(18),所述凸台(18)设有轴孔B(19),立板(7)位于基准线结构(15)的下方设有轴孔A(16),所述摆动轴(8)分别与轴孔A(16)、轴孔B(19)转动连接。

3.如权利要求2所述的一种铣削键槽的对刀装置,其特征在于:所述对刀线结构(20)设于凸台(18)的顶面。

4.如权利要求1所述的一种铣削键槽的对刀装置,其特征在于:所述立板(7)位于与摆板(9)同一侧的端面A(17)上、位于摆板(9)的一侧固定连接有机械式量表(1),所述机械式量表(1)的伸缩杆圆头端部与摆板(9)侧壁接触,所述机械式量表(1)的伸缩杆轴线呈水平状态、并且指向摆动轴(8)的轴心。

5.如权利要求4所述的一种铣削键槽的对刀装置,其特征在于:所述机械式量表(1)通过固定夹(2)与立板(7)固定,所述固定夹(2)对应于机械式量表(1)的固定杆设有夹槽(11),所述夹槽(11)的两侧壁端部分别设有收紧通孔(12)。

6.如权利要求4 5其中任意一项所述的一种铣削键槽的对刀装置,其特征在于:所述机~

械式量表(1)为百分表。

7.如权利要求1所述的一种铣削键槽的对刀装置,其特征在于:所述立板(7)通过自锁紧夹头(4)与铣刀(5)连接,所述自锁紧夹头(4)通过导向杆(3)、连接板(14)上下活动连接于立板(7),当立板(7)通过自锁紧夹头(4)与铣刀(5)连接的时候,基准线结构(15)为竖直状态。

8.如权利要求7所述的一种铣削键槽的对刀装置,其特征在于:所述连接板(14)固定于立板(7)背向摆板(9)的端面B上,所述连接板(14)设有导向通孔(13),导向杆(3)的顶部向上穿过导向通孔(13)后与自锁紧夹头(4)的底端固定,所述导向杆(3)位于连接板(14)与自锁紧夹头(4)之间套置有压缩弹簧(6),所述导向杆(3)的底端位于连接板(14)的下方,并且导向杆(3)的侧壁底部设有凸台,所述凸台直径大于导向通孔(13)内径。

9.如权利要求8所述的一种铣削键槽的对刀装置,其特征在于:所述弹簧(6)设有预压应力。

10.如权利要求9所述的一种铣削键槽的对刀装置,其特征在于:所述导向杆(3)位于铣削键槽工件(10)的上方。
