专利号: 2018106318016
申请人: 宿州市徽腾知识产权咨询有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

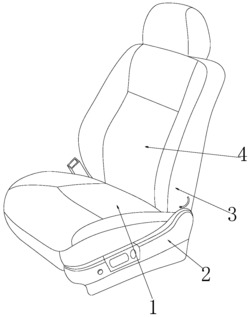

1.具有可调节侧承枕致动器的座椅组件,其结构包括坐垫(1)、气体软垫装置(2)、背部按摩装置(3)、靠垫(4),所述的坐垫(1)与靠垫(4)相连接,所述的靠垫(4)内设有背部按摩装置(3),所述的气体软垫装置(2)安装在坐垫(1)内腔中,其特征在于:

所述的气体软垫装置(2)由压缩打气机构(201)、启动机构(202)、软垫装置(203)、气体输送装置(204)、通风口(205)组成;

所述的气体输送装置(204)与通风口(205)相通,所述的通风口(205)设于坐垫(1)靠近靠垫(4)的一端上,所述的压缩打气机构(201)与气体输送装置(204)机械配合,所述的启动机构(202)与压缩打气机构(201)机械连接,所述的软垫装置(203)与压缩打气机构(201)相通。

2.根据权利要求1所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的背部按摩装置(3)由手动驱动装置(301)、按摩机构(302)、传动装置(303)组成,所述的手动驱动装置(301)与传动装置(303)机械配合,所述的按摩机构(302)固定安装在传动装置(303)上,所述的手动驱动装置(301)由环形滑块(3011)、手柄(3012)、环形滑轨(3013)、第一固定轴(3014)、活动卡杆(3015)、卡槽(3016)组成,所述的手柄(3012)与环形滑块(3011)固定连接,所述的环形滑块(3011)设于环形滑轨(3013)内并与环形滑轨(3013)滑动配合,所述的环形滑块(3011)与活动卡杆(3015)的一端固定连接,所述的活动卡杆(3015)中央被第一固定轴(3014)贯穿并固定,所述的活动卡杆(3015)与卡槽(3016)相配合,所述的卡槽(3016)设于传动装置(303)上。

3.根据权利要求1所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的压缩打气机构(201)由一号密封腔(2011)、一号密封腔(2012)、一号锥形轮(2013)、扇形转盘(2014)、第一驱动杆(2015)、第一转轴(2016)、二号锥形轮(2017)、压块(2018)、二号密封腔(2019)、主驱动杆(20110)组成,所述的一号密封腔(2011)内设有主驱动杆(20110),所述的主驱动杆(20110)贯穿一号密封腔(2011)并与二号密封腔(2019)相容,所述的二号密封腔(2019)内设有扇形转盘(2014),所述的扇形转盘(2014)与主驱动杆(20110)机械连接,所述的扇形转盘(2014)上设有第一驱动杆(2015),所述的第一驱动杆(2015)与气体输送装置(204)机械连接,所述的扇形转盘(2014)上设有一号锥形轮(2013),所述的第一转轴(2016)的两端分别与一号锥形轮(2013)、二号锥形轮(2017)机械配合,所述的二号锥形轮(2017)与启动机构(202)机械配合,所述的主驱动杆(20110)贯穿压块(2018)并且压块(2018)设于二号密封腔(2019)内,所述的主驱动杆(20110)远离扇形转盘(2014)的一端上设有固定块,所述的固定块设于一号密封腔(2011)内,所述的一号密封腔(2011)与软垫装置(203)相连接,所述的固定块与气体输送装置(204)相连接。

4.根据权利要求3所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的启动机构(202)由第一电机(2021)、导电杆(2022)、第一电机转轴(2023)、配电箱(2024)、连接导线(2025)、导电槽(2026)、三角形固定块(2027)、活动板(2028)、第一固定杆(2029)、环形软压层(20210)组成,所述的第一电机(2021)与第一电机转轴(2023)电连接,所述的第一电机转轴(2023)远离第一电机(2021)的一端与二号锥形轮(2017)机械配合,所述的第一电机(2021)与导电杆(2022)电连接,所述的导电杆(2022)与导电槽(2026)活动连接,所述的导电槽(2026)固定设于活动板(2028)上,所述的活动板(2028)远离导电槽(2026)的一端与第一固定杆(2029)固定连接,所述的第一固定杆(2029)与环形软压层(20210)相连接,所述的环形软压层(20210)设于坐垫(1)内腔顶部,所述的三角形固定块(2027)、活动板(2028)构成杠杆结构。

5.根据权利要求3所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的软垫装置(203)由锥形管(2031)、第一输送管(2032)、进气口(2033)、进气头(2034)、软垫(2035)组成,所述的锥形管(2031)与一号密封腔(2011)相通,所述的锥形管(2031)远离一号密封腔(2011)的一端通过第一输送管(2032)与进气口(2033)相通,所述的进气口(2033固定设于进气头(2034)上,所述的进气头(2034)与软垫(2035)呈一体结构。

6.根据权利要求3所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的气体输送装置(204)由第二驱动杆(2041)、进气头(2042)、第三驱动杆(2043)、三角形转盘(2044)、第三密封腔(2045)、环形板(2046)、第二输送管(2047)组成,所述的第二驱动杆(2041)与第一驱动杆(2015)机械连接,所述的第二驱动杆(2041)远离第一驱动杆(2015)的一端通过第三驱动杆(2043)与环形板(2046)机械连接,所述的环形板(2046)与三角形转盘(2044)固定连接,所述的三角形转盘(2044)设于第三密封腔(2045)内,所述的第三密封腔(2045)与进气头(2042)相通,所述的第二输送管(2047)与第三密封腔(2045)相通,所述的第二输送管(2047)远离第三密封腔(2045)的一端贯穿并固定在固定块上。

7.根据权利要求1所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的按摩机构(302)由固定槽(3021)、弹簧(3022)、一号按摩轮(3023)、固定卡座(3024)、二号按摩轮(3025)、二号连接杆(3026)、固定杆槽(3027)、一号连接杆(3028)组成,所述的固定槽(3021)设有六个以上,所述的固定卡座(3024)、固定杆槽(3027)均设有三个以上并且二者相互间隔安装在固定槽(3021)内,所述的固定槽(3021)与传动装置(303)固定连接,所述的固定杆槽(3027)与一号连接杆(3028)采用间隙配合的方式相连接,所述的一号连接杆(3028)靠近固定杆槽(3027)内壁的一端设有弹簧(3022),所述的弹簧(3022)的另一端固定在固定杆槽(3027)内壁上,所述的一号连接杆(3028)与一号按摩轮(3023)机械连接,所述的固定卡座(3024)上设有二号连接杆(3026),所述的固定卡座(3024)远离二号连接杆(3026)的一端与二号按摩轮(3025)机械连接。

8.根据权利要求2或7所述的具有可调节侧承枕致动器的座椅组件,其特征在于:所述的传动装置(303)由转轮(3031)、传动带(3032)、第二电机转轴(3033)、三号锥形轮(3034)、第二电机(3035)组成,所述的转轮(3031)设有两个并且呈上下结构设立,所述的两个转轮(3031)与传动带(3032)机械传动配合,所述的传动带(3032)上固定设有固定槽(3021),所述的三号锥形轮(3034)安装在靠近坐垫(1)的转轮(3031)上,所述的转轮(3031)通过三号锥形轮(3034)与第二电机转轴(3033)机械配合,所述的第二电机转轴(3033)与第二电机(3035)电连接,所述的第二电机(3035)固定设有卡槽(3016)。
