专利号: 2018106283182
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

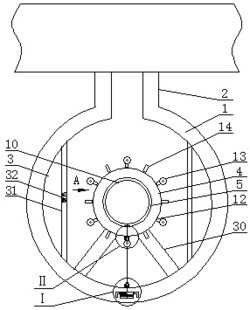

1.一种滨水生态旅游景观设施,其特征在于:包括景观池(1),景观池(1)的前面开口,景观池(1)的顶面固定连接引水渠(2)的下端,引水渠(2)与景观池(1)为一体结构,景观池(1)的内壁背面两侧分别固定安装种植台(3),景观池(1)的内壁背面固定连接基柱(4)的背面,基柱(4)与景观池(1)的中心线共线,基柱(4)的前面开设盲孔(5),盲孔(5)与基柱(4)的中心线共线,盲孔(5)的背面开设宽距螺孔(6),宽距螺孔(6)的背面开设柱形槽(7),宽距螺孔(6)分别同时与盲孔(5)、柱形槽(7)内部相通,且盲孔(5)、宽距螺孔(6)和柱形槽(7)的中心线均共线,柱形槽(7)内设有活塞(8),活塞(8)的外周与柱形槽(7)的内壁接触配合,且活塞(8)能够沿柱形槽(7)前后滑动,活塞(8)的前面通过轴承连接宽距螺杆(9)的后端,宽距螺杆(9)从宽距螺孔(6)内穿过且与之螺纹配合,宽距螺杆(9)的前端通过轴承连接柱形座(10)的背面,柱形座(10)位于盲孔(5)内,且柱形座(10)能够沿盲孔(5)前后滑动,柱形座(10)的背面固定连接弹簧(11)的前端,弹簧(11)的后端固定连接盲孔(5)的背面,宽距螺杆(9)从弹簧(11)内穿过,基柱(4)的外周背部固定连接数个L型管(12)的一端,L型管(12)的另一端均朝前且分别固定安装喷头(13),L型管(12)均匀分布于基柱(4)的外周,L型管(12)均与柱形槽(7)内部相通,L型管(12)内分别固定安装单向阀,基柱(4)的外周背部固定连接数个进水管(14)的一端,每相邻两个L型管(12)之间设有一个进水管(14),进水管(14)均与柱形槽(7)内部相通,进水管(14)内分别固定安装单向阀;景观池(1)的前面底部固定安装支架(15),支架(15)的前面底部通过扭簧连接摆杆(16)的后端,摆杆(16)的前端固定安装软触球(17),摆杆(16)的前端固定连接线绳(18)的一端,线绳(18)的另一端固定连接柱形座(10)的前侧底部,线绳(18)处于紧绷状态。

2.根据权利要求1所述的一种滨水生态旅游景观设施,其特征在于:所述的喷头(13)分为普通喷头和雾化喷头,普通喷头和雾化喷头间隔设置在基柱(4)的外周。

3.根据权利要求1所述的一种滨水生态旅游景观设施,其特征在于:所述的支架(15)为L型结构,支架(15)的水平板两侧分别开设插槽(19),插槽(19)的内端分别固定连接拉簧(20)的一端,拉簧(20)的另一端分别固定连接插杆(21)的一端,插杆(21)的外周分别与对应的插槽(19)的内壁接触配合,且插杆(21)能够分别沿对应的插槽(19)滑动,插杆(21)的另一端分别固定连接倒L型板(22)的水平板一侧,支架(15)的竖直板的前面底部通过扭簧连接摆杆(16)的后端,支架(15)的竖直板的前面底部开设通孔(23),线绳(18)从通孔(23)内穿过。

4.根据权利要求3所述的一种滨水生态旅游景观设施,其特征在于:所述的景观池(1)的前面底部固定连接伸缩杆(24)的后端,伸缩杆(24)的前端通过铰接轴铰接安装支架(15)。

5.根据权利要求4所述的一种滨水生态旅游景观设施,其特征在于:所述的支架(15)的竖直板的前面顶部开设螺孔(25),螺孔(25)的背面与外界相通,螺孔(25)内穿过一根螺栓(26),螺栓(26)与螺孔(25)螺纹配合,螺栓(26)的前端通过轴承连接C型板(27)的背面,C型板(27)的开口朝前,C型板(27)的顶面与支架(15)的水平板底面接触配合。

6.根据权利要求1所述的一种滨水生态旅游景观设施,其特征在于:所述的景观池(1)的内壁底部通过轮架和轴承安装线轮(28),基柱(4)的底部前后两侧分别通过轮架和轴承安装同样的线轮(28),线绳(18)的另一端依次绕过线轮(28)后固定连接柱形座(10)的前侧底部。

7.根据权利要求3所述的一种滨水生态旅游景观设施,其特征在于:所述的倒L型板(22)的竖直板内侧分别开设凹槽(29),凹槽(29)的内侧和前后两侧均与外界相通。

8.根据权利要求1所述的一种滨水生态旅游景观设施,其特征在于:所述的基柱(4)的底部两侧分别固定连接连接板(30)的顶面,连接板(30)的底面分别固定连接景观池(1)的内壁底部两侧,连接板(30)的前面均与景观池(1)的前面平齐。

9.根据权利要求1所述的一种滨水生态旅游景观设施,其特征在于:所述的种植台(3)的前面内侧分别固定连接挡板(31)的背面,挡板(31)的顶面和底面分别同时与景观池(1)的内壁固定连接,挡板(31)的内侧开设数个溢水孔(32),溢水孔(32)的内侧均与景观池(1)内部相通。
