专利号: 2018106233249
申请人: 马鞍山小古精密机电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

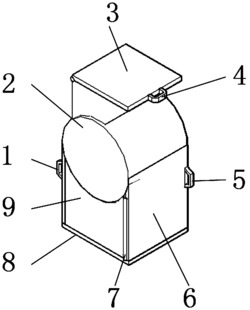

1.一种环保型密度分类垃圾桶,包括处理主体(2),其特征在于:所述处理主体(2)的上端转动安装有保护盖(3),所述保护盖(3)的前端固定安装有第二把手(4),所述处理主体(2)的下端对称固定连接有第一保护壳(9),所述第一保护壳(9)的一端均转动安装有第一转轴(7),所述第一转轴(7)的背离第一保护壳(9)的外侧端均安装有门板(6),所述门板(6)前部的一个背离第一转轴(7)的侧部前端固定安装有第三把手(5),所述门板(6)后部的一个背离第一转轴(7)的侧部后端固定安装有第一把手(1),所述第一保护壳(9)的下端固定安装有底板(8)。

2.根据权利要求1所述的一种环保型密度分类垃圾桶,其特征在于:所述处理主体(2)的内部对称设有第二保护壳(10),所述第二保护壳(10)的上端对称安装有第三保护壳(11),所述第三保护壳(11)的后端固定安装有第一档板(13),所述第三保护壳(11)的前端固定安装有第二档板(14),所述第一档板(13)的下端固定安装有第四保护壳(12),所述第二档板(14)的下端固定安装有第五保护壳(15),所述第二保护壳(10)的内侧端中央固定安装有分类主体(16),所述分类主体(16)的正下方设有第一收纳桶(17)和第二收纳桶(18),所述第二档板(14)倾斜四十五度。

3.根据权利要求1所述的一种环保型密度分类垃圾桶,其特征在于:所述分类主体(16)的内部设有第二转轴(28),所述第二转轴(28)的外侧端转动安装有第一平衡杆(19),所述第二转轴(28)背离第一平衡杆(19)的外侧端固定安装有第二平衡杆(20),所述第二转轴(28)背离第二平衡杆(20)的外侧端转动安装有第三平衡杆(21),所述第二转轴(28)背离第三平衡杆(21)的外侧端转动安装有第四平衡杆(22),所述第二转轴(28)背离第四平衡杆(22)的外侧端转动安装有第五平衡杆(23),所述第二转轴(28)背离第五平衡杆(23)的外侧端转动安装有第六平衡杆(24),所述第二转轴(28)背离第六平衡杆(24)的外侧端转动安装有第七平衡杆(25),所述第二转轴(28)背离第七平衡杆(25)的外侧端转动安装有第八平衡杆(26),所述第二转轴(28)背离第八平衡杆(26)的外侧端转动安装有第九平衡杆(27),所述第二转轴(28)背离第九平衡杆(27)的外侧端转动安装有平衡主体(29),所述第一平衡杆(19)、第二平衡杆(20)、第三平衡杆(21)、第四平衡杆(22)、第五平衡杆(23)、第六平衡杆(24)、第七平衡杆(25)、第八平衡杆(26)、第九平衡杆(27)的结构与平衡主体(29)的结构相同。

4.根据权利要求1或3所述的一种环保型密度分类垃圾桶,其特征在于:所述平衡主体(29)的内部设有第十平衡杆(30),所述第十平衡杆(30)的前端固定安装有重物(32),所述第十平衡杆(30)的中央固定安装有轴承(31),所述轴承(31)的内侧端转固定安装在第二转轴(28)的外侧端。

5.根据权利要求1或2所述的一种环保型密度分类垃圾桶,其特征在于:所述第二保护壳(10)、第四保护壳(12)和第五保护壳(15)的下端固定安装在底板(8)和门板(6)的上端。

6.根据权利要求1或2所述的一种环保型密度分类垃圾桶,其特征在于:所述第二收纳桶(18)和第一收纳桶(17)的下端固定支撑在底板(8)的上端。

7.根据权利要求1或2所述的一种环保型密度分类垃圾桶,其特征在于:所述保护盖(3)的后端转动安装有转轴,且转轴转动安装在第一档板(13)的顶端。

8.根据权利要求1或2所述的一种环保型密度分类垃圾桶,其特征在于:所述第四保护壳(12)向外部凸起。

9.根据权利要求1所述的一种环保型密度分类垃圾桶,其特征在于:所述第二收纳桶(18)的上端正对分类主体(16)的后部。

10.根据权利要求1所述的一种环保型密度分类垃圾桶,其特征在于:所述第一收纳桶(17)的上端正对分类主体(16)的前部。
