专利号: 2018106090796
申请人: 宿州速果信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

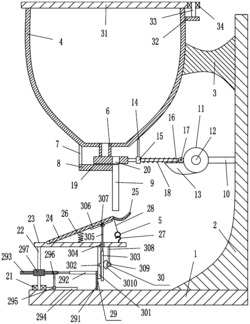

1.一种体育锻炼用乒乓球发球装置,其特征在是:包括有底板(1)、L型支撑架(2)、支撑板(3)、放置框(4)、挂环(5)、出料管(6)、竖杆(7)、挡板(8)、下料管(9)、横杆(10)、转盘(11)、驱动电机(12)、推板(13)、连接杆(14)、导套(15)、活动杆(16)、接触轮(17)、第一弹簧(18)、活动板(19)、第一轴承座(21)、第一转轴(22)、横板(23)、摆板(24)、弧形板(25)、第二弹簧(26)、挂钩(27)和拉线(28),底板(1)顶部左侧安装有第一轴承座(21),第一轴承座(21)内安装有第一转轴(22),第一转轴(22)顶端安装有横板(23),横板(23)顶部左侧转动式的安装有摆板(24),摆板(24)右侧面安装有弧形板(25),摆板(24)底部左侧与横板(23)顶部中间之间连接有第二弹簧(26),横板(23)顶部右侧安装有挂钩(27),摆板(24)底部右侧连接有拉线(28),拉线(28)尾端安装有挂环(5),挂环(5)与挂钩(27)接触配合,底板(1)顶部右侧安装有L型支撑架(2),L型支撑架(2)内右侧面上部安装有支撑板(3),支撑板(3)左侧面安装有放置框(4),放置框(4)底部中间连接有出料管(6),出料管(6)与放置框(4)内连通,放置框(4)外底部左侧安装有竖杆(7),竖杆(7)底端安装有挡板(8),挡板(8)右侧面安装有下料管(9),下料管(9)位于弧形板(25)上方,L型支撑架(2)内右侧面下部安装有横杆(10),横杆(10)左端安装有驱动电机(12),驱动电机(12)的输出轴通过联轴器连接有转盘(11),转盘(11)外侧面周向安装有推板(13),放置框(4)外右侧面下部安装有连接杆(14),连接杆(14)底端安装有导套(15),导套(15)内设有活动杆(16),活动杆(16)右端安装有接触轮(17),接触轮(17)与转盘(11)接触,活动杆(16)右部与导套(15)右侧面之间连接有第一弹簧(18),第一弹簧(18)套在活动杆(16)上,活动杆(16)左端安装有活动板(19),活动板(19)位于出料管(6)与挡板(8)之间,活动板(19)右部开有通孔(20)。

2.按照权利要求1所述的一种体育锻炼用乒乓球发球装置,其特征在是:还包括有调节装置(29),调节装置(29)包括有竖板(291)、电动推杆(292)、第一齿条(293)、第一滑轨(294)、第一滑块(295)、支杆(296)和第一齿轮(297),底板(1)顶部左侧安装有竖板(291),竖板(291)位于第一轴承座(21)右侧,竖板(291)左侧面上部水平安装有电动推杆(292),电动推杆(292)的伸缩杆上安装有第一齿条(293),第一转轴(22)下部安装有第一齿轮(297),第一齿轮(297)位于第一齿条(293)前侧与其啮合,底板(1)顶部左侧水平安装有第一滑轨(294),第一滑轨(294)位于第一轴承座(21)后侧,第一滑轨(294)上设有与其配合的第一滑块(295),第一滑块(295)与第一滑轨(294)滑动配合,第一滑块(295)顶部中间安装有支杆(296),支杆(296)顶端与第一齿条(293)底部右侧连接。

3.按照权利要求2所述的一种体育锻炼用乒乓球发球装置,其特征在是:还包括有发射装置(30),发射装置(30)包括有第二滑轨(301)、第二滑块(302)、第二齿条(303)、滑杆(305)、第三滑轨(306)、第三滑块(307)、连杆(308)、直线电机(309)和扇形齿轮(3010),横板(23)底部右侧竖直安装有第二滑轨(301),第二滑轨(301)上设有与其配合的第二滑块(302),第二滑块(302)与第二滑轨(301)滑动配合,第二滑块(302)右侧面安装有第二齿条(303),横板(23)底部右侧安装有连杆(308),连杆(308)位于第二滑轨(301)右侧,连杆(308)底端安装有直线电机(309),直线电机(309)的输出轴通过联轴器连接有扇形齿轮(3010),扇形齿轮(3010)位于第二齿条(303)右侧与其啮合,横板(23)右侧开有导孔(304),导孔(304)内设有滑杆(305),滑杆(305)底端与第二齿条(303)顶端连接,摆板(24)底部右侧水平安装有第三滑轨(306),第三滑轨(306)上设有与其配合的第三滑块(307),第三滑块(307)与第三滑轨(306)滑动配合,第三滑块(307)前侧面与滑杆(305)顶端转动式连接。

4.按照权利要求3所述的一种体育锻炼用乒乓球发球装置,其特征在是:还包括有盖板(31)、固定板(32)、第二转轴(33)和第二轴承座(34),放置框(4)外右侧面上部安装有固定板(32),固定板(32)顶部右侧安装有第二转轴(33),第二转轴(33)顶端安装有第二轴承座(34),第二轴承座(34)左侧面安装有盖板(31),盖板(31)与放置框(4)顶部接触与其配合。
