专利号: 2018105747762
申请人: 海宁一泓环境科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.三重中空纤维膜印染污水处理系统,包括进水管道(1)和出水管道(2),其特征在于:

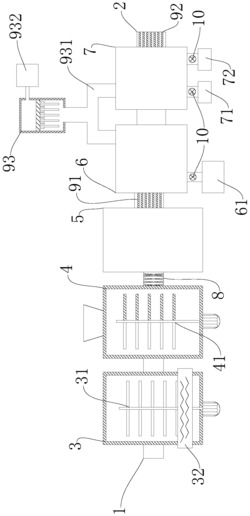

所述进水管道(1)和所述出水管道(2)之间依次设置有连通的搅拌室(3)、填料室(4)、酸化室(5)、第一处理室(6)以及第二处理室(7),所述第一处理室(6)与第一酸液室(61)连通,所述第二处理室(7)分别与第二酸液室(71)以及碱液室(72)连通,所述填料室(4)和所述酸化室(5)连通处设置有初级过滤装置(8),所述酸化室(5)和所述第一处理室(6)连通处设置有有机染料去除中空纤维膜组件(91),所述出水管道(2)内设置有超滤中空纤维膜组件(92),所述第一处理室(6)和所述第二处理室(7)上方与气体管路(931)连通,所述气体管路(931)还与镍金属中空纤维膜组件(93)连通,所述镍金属中空纤维膜组件(93)还与氢气收集装置(932)连通,所述填料室(4)用于填充氧化剂以及絮凝剂;

所述有机染料去除中空纤维膜组件(91)由若干沿水流方向平行设置的有机染料去除中空纤维束组成,所述有机染料去除中空纤维束具体的是由含有纳米ZnO铸膜液制成的中空纤维束。

2.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述搅拌室(3)包括腔体,所述腔体内设置有第一搅拌器(31),所述腔体外侧设置有加热机构(32)。

3.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述填料室(4)内设置有第二搅拌器(41)。

4.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述镍金属中空纤维膜组件(93)包括固定件,所述固定件将所述镍金属中空纤维膜组件(93)分割为上腔室和下腔室,所述固定件用于将镍金属纤维膜固定于所述下腔室内,所述上腔室设置有排气口,所述排气口与所述氢气收集装置(932)连接。

5.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述超滤中空纤维膜组件(92)的产水率控制在87%至93%。

6.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述第一酸液室(61)内储存有浓度25%至30%的盐酸溶液,所述第二酸液室(71)内储存有浓度小于20%的盐酸溶液。

7.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述第一酸液室(61)与所述第一处理室(6)之间设置有计量泵(10),所述计量泵(10)用于将所述第一酸液室(61)内的溶液定量泵入所述第一处理室(6)。

8.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述第二酸液室(71)和所述第二处理室(7)之间设置有计量泵(10),所述计量泵(10)用于将所述第二酸液室(71)内的溶液定量泵入所述第二处理室(7)。

9.如权利要求1所述的三重中空纤维膜印染污水处理系统,其特征在于:所述碱液室(72)和所述第二处理室(7)之间设置有计量泵(10),所述计量泵(10)用于将所述碱液室(72)内的溶液定量泵入所述第二处理室(7)。
