专利号: 2018105695132
申请人: 山东华兮体育设施有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

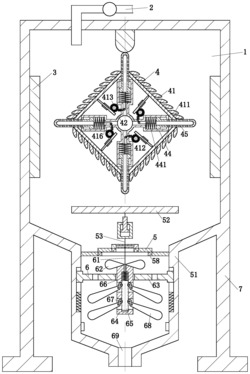

1.一种聚乙烯塑胶粒生产设备,其特征在于:包括反应室(1)、进料口(2)、加热器(3)、加压搅拌模块(4)、自动出料模块(5)、造粒模块(6)和固定架(7),所述反应室(1)位于固定架(7)上端,反应室(1)与固定架(7)固定连接,反应室(1)用于聚乙烯原料聚合反应;所述进料口(2)位于反应室(1)上端,进料口(2)用于向反应室(1)内输送制备聚乙烯的原料;所述加热器(3)位于反应室(1)内壁上,加热器(3)用于对制备聚乙烯的原料进行加热;所述加压搅拌模块(4)位于反应室(1)中央,加压搅拌模块(4)用于给反应室(1)加压以及对制备聚乙烯的原料进行搅拌;所述自动出料模块(5)位于反应室(1)下端,自动出料模块(5)用于使制备的聚乙烯向下流出;所述造粒模块(6)位于自动出料模块(5)下端,造粒模块(6)用于对产生的聚乙烯造粒;

所述自动出料模块(5)包括出料仓(51)、浮力板(52)、绳一(53)、左半圆开合板(54)、右半圆开合板(55)、环形板一(56)、环形板二(57)和电磁铁(58),所述出料仓(51)位于反应室(1)下端,出料仓(51)与反应室(1)连通;所述绳一(53)的一端与浮力板(52)连接,绳一(53)的下端连接于左半圆开合板(54)与右半圆开合板(55)铰接处,绳一(53)上设置有伸缩杆且伸缩杆长度可调;所述浮力板(52)位于反应室(1)下端,浮力板(52)上浮将绳一(53)上拉;

所述左半圆开合板(54)与右半圆开合板(55)铰接,左半圆开合板(54)的下端与环形板一(56)通过设置的绳二拴结,右半圆开合板(55)通过设置的绳三拴结;所述环形板二(57)和环形板一(56)上均设置有电磁铁(58);所述电磁铁(58)用于将左半圆开合板(54)、右半圆开合板(55)和环形板一(56)吸附密封贴合以及电磁铁(58)用于将环形板一(56)和环形板二(57)吸附密封贴合;所述环形板二(57)与出料仓(51)内壁固连。

2.根据权利要求1所述的一种聚乙烯塑胶粒生产设备,其特征在于:所述加压搅拌模块(4)包括方形壳体(41)、电机、气轴(42)、气体输送套(43)、轴套(44)和搅拌棒(45),所述方形壳体(41)位于反应室(1)中央;所述电机位于反应室(1)外部,电机用于驱动气轴(42)转动;所述气轴(42)的一端与电机转动连接,气轴(42)的另一端延伸至方形壳体(41)内,气轴(42)与方形壳体(41)固定连接,气轴(42)为空心轴,气轴(42)通过搅拌棒(45)向反应室(1)内加压;所述气体输送套(43)与气轴(42)转动连接,气体输送套(43)位于电机和反应室(1)之间,气体输送套(43)与气轴(42)连通,气体输送套(43)用于向气轴(42)通入气体;所述轴套(44)均布于气轴(42)四周,轴套(44)与气轴(42)垂直连通;所述搅拌棒(45)与轴套(44)滑动连接,搅拌棒(45)与轴套(44)连通,搅拌棒(45)为一端闭合的空心棒,搅拌棒(45)上设置有多个气孔;所述气孔用于释放气轴(42)内的气体。

3.根据权利要求2所述的一种聚乙烯塑胶粒生产设备,其特征在于:所述轴套(44)与搅拌棒(45)之间设置有复位弹簧(441),且复位弹簧(441)位于轴套(44)内;所述复位弹簧(441)用于搅拌棒(45)被挤压后复位;所述反应室(1)的上端设置有凸块(46);所述凸块(46)用于挤推搅拌棒(45)使搅拌棒(45)与方形壳体(41)交接处附着的反应物脱落。

4.根据权利要求3所述的一种聚乙烯塑胶粒生产设备,其特征在于:所述方形壳体(41)外设置有多片挡布(411),且挡布(411)密集叠加;所述方形壳体(41)内部设置有敲击杆(412),所述敲击杆(412)的末端设置有齿,敲击杆(412)旁侧设置有齿轮一(413);所述齿轮一(413)与敲击杆(412)啮合,且齿轮一(413)上设置有立柱(414),齿轮一(413)与立柱(414)垂直固连;所述立柱(414)的下部套设有卷簧(415),立柱(414)的上端缠绕有拉绳(416);所述卷簧(415)的一端与立柱(414)固定连接,卷簧(415)的另一端与方形壳体(41)固连,卷簧(415)用于使立柱(414)或齿轮一(413)转动后复位;所述拉绳(416)的一端与立柱(414)固连,拉绳(416)的另一端与搅拌棒(45)固连,拉绳(416)被搅拌棒(45)拉动而带动齿轮一(413)转动,齿轮一(413)正反转动驱动敲击棒不断敲击方形壳体(41)内壁,使方形壳体(41)外的挡片上原料或反应产物受到震动而从方形壳体(41)上落下。

5.根据权利要求1所述的一种聚乙烯塑胶粒生产设备,其特征在于:所述造粒模块(6)包括绳四(61)、叶轮(62)、支架(63)、空心搅拌轴(64)、齿条(65)、弹簧二(66)、齿轮二(67)、搅拌板(68)和造粒口(69),所述造粒口(69)位于出料仓(51)下端,造粒口(69)用于聚乙烯造粒;所述支架(63)为圆环状,支架(63)上设置有漏液孔且漏液孔用于液态聚乙烯向下漏出;所述空心搅拌轴(64)位于出料仓(51)处,空心搅拌轴(64)通过支架(63)与出料仓(51)滑动连接,且空心搅拌轴(64)与支架(63)之间为转动连接,液体聚乙烯落入支架(63)推动空心搅拌轴(64)与搅拌板(68)下移挤压下方粘稠的聚乙烯通过造粒口(69)造粒;所述叶轮(62)位于空心搅拌轴(64)上端,叶轮(62)与空心搅拌轴(64)固连为一体,液态聚乙烯落入叶轮(62)驱动叶轮(62)转动;所述齿条(65)位于空心搅拌轴(64)内,齿条(65)与空心搅拌轴(64)滑动连接;所述弹簧二(66)位于空心搅拌轴(64)内,且弹簧二(66)位于空心搅拌轴(64)与齿条(65)上端之间;所述齿轮二(67)位于齿条(65)旁侧,齿轮二(67)与齿条(65)啮合;所述搅拌板(68)位于齿轮二(67)旁侧,搅拌板(68)的上端设置有齿,搅拌板(68)与齿轮二(67)啮合;所述左半圆开合板(54)和右半圆开合板(55)的铰接处与绳四(61)的一端拴结;所述绳四(61)的另一端与齿条(65)上端拴结,绳四(61)上移拉动齿条(65)上移,齿条(65)上移压缩弹簧二(66)且齿条(65)带动齿轮二(67)转动,齿轮二(67)带动搅拌板(68)向下摆动。
