1.一种净水过滤棒，其特征在于，依次包括第一管体、第二管体和第三管体；所述第一管体、第二管体和第三管体的材质均为PVC塑料；

所述PVC塑料为抗菌PVC塑料；所述抗菌PVC塑料由下述方法制备而成：将90-100重量份聚氯乙烯树脂、2-3重量份硫醇甲基锡、5-20重量份增塑剂、0.5-1.5重量份硬脂酰胺、3-7重量份抗菌剂、2-5重量份三氧化二锑、0.4-0.8重量份抗老化剂、3-7重量份聚磷酸铵搅拌混合，挤出造粒；

所述增塑剂为改性环氧大豆油；所述改性环氧大豆油由下述方法制备：将环氧大豆油、二氧化硫、氯气、氢氧化钾通入反应釜中，在氮气保护下控制温度为85-105℃反应1-2h，再向反应釜中加入质量分数为8-13％的五氯苯酚乙醇溶液，在氮气保护下控制温度为85-105℃反应4-8h，减压回收溶剂，得到反应产物；将反应产物进行水洗，加入水量与反应产物的质量比为(30-70)：1，然后进行脱水，至含水量为0.01-0.05wt％，即得；

所述环氧大豆油、二氧化硫、氯气、氢氧化钾的质量比为1：(0.05-0.1)：(0.03-0.04)：(0.03-0.06)；

所述环氧大豆油、质量分数为8-13％的五氯苯酚乙醇溶液的质量比为1：(0.1-0.3)；

所述抗菌剂由70-80wt％聚对乙烯基苄基三丁基氯化磷链段的聚丙烯嵌段共聚物和

20-30wt％聚丙烯/聚甲基丙烯酸N,N-二甲氨基乙酯季胺盐嵌段共聚物组成。

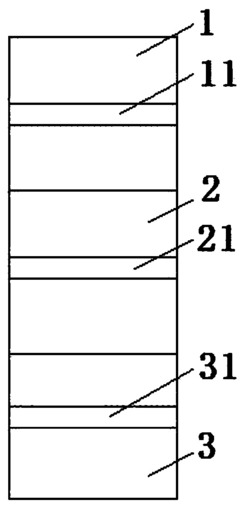

2.如权利要求1所述净水过滤棒，其特征在于，所述第一管体、第二管体和第三管体依次通过螺纹密封连接，上述第一管体内设置有PP棉过滤芯，第二管体内设置有活性炭滤芯，第三管体内设置有陶瓷滤芯，第三管体设有过滤端口，过滤端口用于插在待过滤的水源中，第一管体设有饮水端口，饮水端口用于流出过滤后的水；饮水端口设置有吸嘴。

3.如权利要求1所述净水过滤棒，其特征在于，所述抗老化剂为双(2,4-二叔丁基苯基)季戊四醇二亚磷酸酯或三乙二醇醚-二(3-叔丁基-4-羟基-5-甲基苯基)丙酸酯。
