专利号: 2018105285547
申请人: 陈茜
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

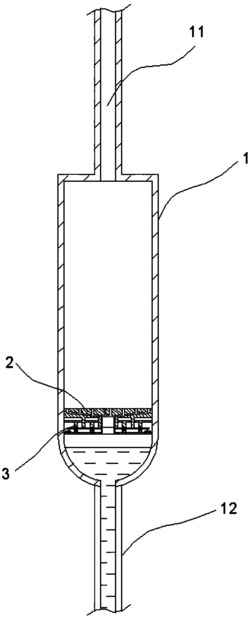

1.一种汽车水箱报警系统,其特征在于:包括箱体(1)、压力感应滑块(2)和固定支架(3),所述箱体(1)上下方分别设有进水管(11)和出水管(12),所述固定支架(3)固定在箱体(1)的中下部内壁上,所述压力感应滑块(2)设置在固定支架(3)上方;所述压力感应滑块(2)的下方通过第一滑杆(21)插入固定支架(3)内部并与横向的振动杆(31)垂直连接,所述振动杆(31)下方与固定支架(3)通过第一复位弹簧(32)连接,所述振动杆(31)上设有报警触发器(33),所述报警触发器(33)正下方设有报警机构(34),所述报警触发器(33)为楔形,所述报警机构(34)内设有与报警触发器(33)配合的楔形滑块(341),所述楔形滑块(341)外侧连接第二滑杆(342),第二滑杆(342)外端设有电触头(343),报警机构(34)内壁设有与电触头(343)配合的电插座(344),所述第二滑杆(342)上套设使楔形滑块(341)复位的第二复位弹簧(345)。

2.根据权利要求1所述的汽车水箱报警系统,其特征在于:所述压力感应滑块(2)内部设有小流量管路(22)。

3.根据权利要求1所述的汽车水箱报警系统,其特征在于:所述固定支架(3)内的数个支柱(36)上设有通孔(361),振动杆(31)穿过所述通孔(361)。

4.根据权利要求3所述的汽车水箱报警系统,其特征在于:所述通孔(361)内设有竖直的第三滑杆(362),所述振动杆(31)在第三滑杆(362)上上下滑动。

5.根据权利要求3所述的汽车水箱报警系统,其特征在于:所述第一复位弹簧(32)的下端与所述通孔的底面连接,上端与振动杆(31)连接。

6.根据权利要求1所述的汽车水箱报警系统,其特征在于:所述报警机构(34)与车辆的仪表盘指示灯相连。
