专利号: 2018104915510
申请人: 安徽精诚本草中药饮片有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

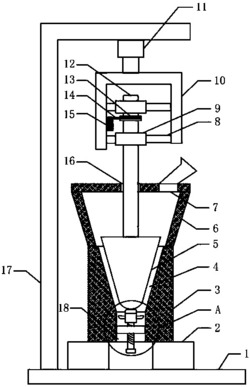

1.一种中药材精细研磨装置,包括有壳体(3),其特征在于:所述壳体(3)的底部通过支腿(2)固定连接在底板(1)上,所述壳体(3)的内部开设有研磨腔(4),所述底板(1)的一侧固定连接有支架(17),所述支架(17)的上端下部固定安装有冲击气缸(11),所述冲击气缸(11)的下端固定连接有吊架(10),所述吊架(10)通过连接杆(8)固定连接有支撑轴承(9),所述支撑轴承(9)内固定插接有传动轴(12),所述传动轴(12)的下端固定连接有研磨辊(5),所述吊架(10)的一侧固定安装有与传动轴(12)传动连接的驱动电机(15),所述壳体(3)的内底部开设有出料口(18),所述出料口(18)的内部螺纹安装有固定环(22),所述固定环(22)的内部固定连接有十字支撑架(26),且固定环(22)的内部固定连接有筛网(31),所述十字支撑架(26)的中心螺纹安装有螺杆(23),所述螺杆(23)的上端设置为光滑部(30),所述光滑部(30)上滑动套接有滑套(19),所述滑套(19)上固定连接有上翻螺旋叶(21);所述光滑部(30)的上部固定套接有限位环(29),所述滑套(19)的内部开设有空腔(28);所述的研磨辊(5)和研磨腔(4)之间的间距d与研磨辊研磨面的表面粗糙度Ra满足:d·Ra大于等于6.5小于等于145;所述间距d、研磨辊研磨面的表面粗糙度Ra、壳体形成研磨腔的腔面的布氏硬度Z满足以下关系:其中,K为间距系数,d1为间距基数。

2.根据权利要求1所述的一种中药材精细研磨装置,其特征在于:所述传动轴(12)上固定套接有皮带轮(13),所述驱动电机(15)通过皮带(14)和皮带轮(13)与传动轴(12)传动连接。

3.根据权利要求1或2所述的一种中药材精细研磨装置,其特征在于:所述研磨腔(4)设置为倒锥形空腔结构,所述研磨辊(5)设置为倒锥形结构,所述研磨辊(5)设置在研磨腔(4)的正上方。

4.根据权利要求3所述的一种中药材精细研磨装置,其特征在于:所述壳体(3)的上部固定连接有料仓(6),所述料仓(6)的上部开设有加料口(7),且料仓(6)的上部开设有便于传动轴(12)穿过的通孔(16)。

5.根据权利要求1所述的一种中药材精细研磨装置,其特征在于:所述固定环(22)的外侧边上开设有外螺纹(25),所述出料口(18)内开设有与外螺纹(25)配合的内螺纹(24)。
