专利号: 2018104573655
申请人: 宜昌凯鑫建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

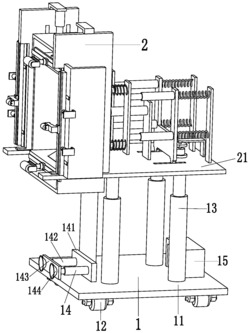

1.一种自动更换墙面瓷砖的建筑装修施工机,包括支撑装置(1)和贴装装置(2),其特征在于:所述的贴装装置(2)安装在支撑装置(1)的顶部上;其中:

所述的支撑装置(1)包括支撑底板(11)、行走轮(12)、支撑推杆(13)、侧面支撑机构(14)和底部支撑机构(15),支撑底板(11)的右端上设置有方槽,支撑底板(11)的底部上对称安装有行走轮(12),支撑推杆(13)对称安装在支撑底板(11)的顶部上,支撑底板(11)的左端顶部上安装有侧面支撑机构(14),底部支撑机构(15)安装在支撑底板(11)右端顶部上;

所述的贴装装置(2)包括贴装板(21)、贴装限位板(22)、贴装吸取机构(23)、贴装压实机构(24)、摆动机构(25)、侧压机构(26)、抵位机构(27)、上部调节推杆(28)和推杆连接架(29),贴装板(21)的右端上对称设置有滑槽,贴装板(21)安装在支撑推杆(13)的顶部上,贴装板(21)的左端顶部上安装有贴装限位板(22),贴装吸取机构(23)安装在贴装板(21)的中部上端面上,贴装吸取机构(23)的前后两端均设置有一个贴装压实机构(24),贴装压实机构(24)的底部通过滑动配合的方式与贴装板(21)上的滑槽相连接,贴装压实机构(24)的右端上安装有摆动机构(25),摆动机构(25)的底部安装在贴装板(21)上,贴装板(21)的前后两端上均安装有一个侧压机构(26),抵位机构(27)的数量为二,位于贴装板(21)下端的抵位机构(27)安装在贴装板(21)的左端底部上,位于贴装板(21)上端的抵位机构(27)位于两个侧压机构(26)上端之间,每个侧压机构(26)的内侧均通过推杆连接架(29)安装有一个上部调节推杆(28),上部调节推杆(28)的顶部与位于贴装板(21)上端的抵位机构(27)相连接。

2.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的侧面支撑机构(14)包括侧面连扳(141)、侧面推杆(142)、侧面伸缩扳(143)和侧面吸盘(144),侧面连扳(141)安装在支撑底板(11)的左端顶部上,侧面连扳(141)的左侧面上安装有侧面推杆(142),侧面推杆(142)的顶部与侧面伸缩扳(143)的右端面相连接,侧面吸盘(144)安装在侧面伸缩扳(143)的左端面上。

3.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的底部支撑机构(15)包括底部连架(151)、底部推杆(152)、底部推杆板(153)和底部吸盘(154),底部连架(151)安装在支撑底板(11)的右端顶部上,底部连架(151)上端下侧面上安装有底部推杆(152),底部推杆(152)位于支撑底板(11)的方槽内,底部推杆(152)的顶部上安装有底部推杆板(153),底部吸盘(154)安装在底部推杆板(153)的底部上。

4.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的贴装吸取机构(23)包括吸取连板(231)、吸取推杆(232)、吸取空心板(233)、吸取气泵(234)和吸取吸盘(235),吸取推杆(232)通过吸取连板(231)安装在贴装板(21)的中部上,吸取推杆(232)的顶部上安装有吸取空心板(233),吸取空心板(233)的左端面上安装有吸取吸盘(235),吸取空心板(233)的右端面上安装有吸取气泵(234)。

5.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的贴装压实机构(24)包括压实推杆(241)、压实连板(242)、压实伸缩杆(243)、压实弹簧(244)、压实橡胶块(245)和压实滑板(246),压实滑板(246)的底部滑动配合的方式与贴装板(21)上的滑槽相连接,压实滑板(246)的左端面与压实推杆(241)的底部相连接,压实推杆(241)的顶部上安装有压实连板(242),压实连板(242)的左侧面上均匀安装有压实伸缩杆(243),压实橡胶块(245)安装在压实伸缩杆(243)的顶部上,压实伸缩杆(243)的外侧设置有压实弹簧(244),压实弹簧(244)安装在压实橡胶块(245)与压实连板(242)之间。

6.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的摆动机构(25)包括摆动固定板(251)、摆动弹簧(252)、摆动电机(253)、摆动转轴(254)、摆动轴板(255)和凸轮(256),摆动固定板(251)安装在贴装板(21)的右端顶部上,摆动弹簧(252)安装在压实滑板(246)的右侧面与摆动固定板(251)的左侧面之间,摆动电机(253)通过电机套安装在贴装板(21)的右端中部上,摆动电机(253)的输出轴通过联轴器与摆动转轴(254)的底部相连接,摆动转轴(254)的顶部通过摆动轴板(255)安装在贴装板(21)上,凸轮(256)安装在摆动转轴(254)的中部上。

7.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的侧压机构(26)包括侧压固定板(261)、侧压滑杆(262)、侧压限位板(263)、侧压连架(264)、侧压位置推杆(265)、侧压气缸(266)、侧压滑块板(267)、侧压电动滑块(268)、侧压滚轮架(269)和侧压滚轮(2610),侧压固定板(261)安装在贴装板(21)的左侧外端上,侧压固定板(261)的上端内侧上设置有滑槽,侧压滑杆(262)的中部通过滑动配合的方式与侧压固定板(261)相连接,侧压滑杆(262)的内侧面上安装有侧压限位板(263),侧压滑杆(262)的外侧面上安装有侧压连架(264),侧压位置推杆(265)安装在侧压连架(264)与侧压固定板(261)之间,侧压连架(264)的左侧面上设置有滑槽,侧压滑块板(267)通过滑动配合的方式与侧压连架(264)上的滑槽相连接,侧压滑块板(267)的外侧端通过侧压气缸(266)安装在侧压连架(264)上,侧压滑块板(267)的左侧面上安装有侧压电动滑块(268),侧压滚轮架(269)侧压电动滑块(268)的左侧面上,侧压滚轮(2610)通过销轴安装在侧压滚轮架(269)上。

8.根据权利要求1所述的一种自动更换墙面瓷砖的建筑装修施工机,其特征在于:所述的抵位机构(27)包括抵位连架(271)、抵位弹簧(272)、抵位伸缩块(273)、抵位限位板(274)、抵位滑块板(275)、抵位电动滑块(276)、抵位电机(277)、抵位滚轮架(278)和抵位滚轮(279),位于贴装板(21)下端抵位机构(27)上的抵位连架(271)安装在贴装板(21)的左端底部上,位于贴装板(21)上端抵位机构(27)上的抵位连架(271)通过滑动配合的方式与侧压固定板(261)的滑槽相连接,位于贴装板(21)上端的抵位机构(27)上抵位连架(271)的底部上安装有抵位限位板(274),抵位连架(271)的内侧端设置有方孔,抵位伸缩块(273)通过滑动配合的方式与抵位连架(271)的方孔相连接,抵位伸缩块(273)的外侧端通过抵位弹簧(272)安装在抵位连架(271)的外端内壁上,抵位连架(271)的左侧面上安装有抵位滑块板(275),抵位电动滑块(276)安装在抵位滑块板(275)的左侧面上,抵位电机(277)通过电机套安装在抵位电动滑块(276)上,抵位电机(277)的输出轴上安装有抵位滚轮架(278),抵位滚轮(279)通过销轴安装在抵位滚轮架(278)上。
