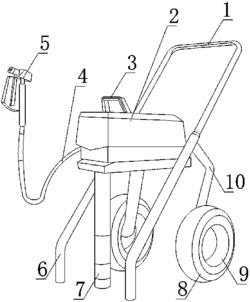

1.一种共享单车喷涂加工用油漆稀释设备，其结构包括：把手扶架（1）、脱硝稀释风机（2）、拱形握柄（3）、输送软管（4）、喷漆枪（5）、支撑柱杆（6）、排渣柱筒（7）、橡胶轮胎（8）、轮毂框环（9）、车轮支架（10），其特征在于：所述输送软管（4）插嵌在脱硝稀释风机（2）的左侧并且相互贯通，所述拱形握柄（3）通过滚轴与脱硝稀释风机（2）活动连接，所述把手扶架（1）呈四十五度角倾斜插嵌在支撑柱杆（6）的右上角并且为一体结构，所述车轮支架（10）焊接在支撑柱杆（6）的右侧，所述车轮支架（10）的底端安设在轮毂框环（9）的轴心上，所述轮毂框环（9）嵌套于橡胶轮胎（8）的内部并且轴心共线，所述排渣柱筒（7）插嵌在脱硝稀释风机（2）的左下角并且相互贯通，所述输送软管（4）的顶端插嵌在喷漆枪（5）的底部，所述橡胶轮胎（8）通过轮毂框环（9）与车轮支架（10）机械连接，所述把手扶架（1）、支撑柱杆（6）、车轮支架（10）相互焊接成一体，所述脱硝稀释风机（2）安设在把手扶架（1）与支撑柱杆（6）之间；

所述脱硝稀释风机（2）设有转轴电机（21）、牵引装置（22）、减速机构（23）、传送带装置（24）、丝杆机构（25）、风扇装置（26）、活塞装置（27）、连杆机构（28）；

所述转轴电机（21）的斜齿轮与牵引装置（22）的槽轮相啮合，所述丝杆机构（25）通过皮带与转轴电机（21）机械连接，所述减速机构（23）与转轴电机（21）分别安设在牵引装置（22）的左右两侧，所述转轴电机（21）、牵引装置（22）、减速机构（23）均安装于丝杆机构（25）的底部，所述传送带装置（24）与丝杆机构（25）活动连接，所述传送带装置（24）安装于丝杆机构（25）的左下角，所述传送带装置（24）通过风扇装置（26）与活塞装置（27）机械连接，所述风扇装置（26）与连杆机构（28）安设在活塞装置（27）的上下两侧，所述风扇装置（26）安设在活塞装置（27）的上侧，所述连杆机构（28）安设在活塞装置（27）的下侧，所述活塞装置（27）的齿块与连杆机构（28）的齿轮相啮合，所述丝杆机构（25）与连杆机构（28）的框板相互平行，所述活塞装置（27）与输送软管（4）相互贯通。

2.根据权利要求1所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述转

轴电机（21）由电机壳罩（211）、轴承座（212）、定子面板（213）、转轴杆（214）、滚子轴承（215）、传输皮带（216）、旋转柱（217）组成，所述轴承座（212）与定子面板（213）均安装于电机壳罩（211）的内部，所述转轴杆（214）的右端插嵌在电机壳罩（211）与轴承座（212）的左侧，所述定子面板（213）设有两个并且分别纵向安装于转轴杆（214）的上下两侧，所述滚子轴承（215）嵌套于转轴杆（214）的左端，所述转轴杆（214）通过滚子轴承（215）与传输皮带（216）机械连接，所述传输皮带（216）与旋转柱（217）活动连接，所述电机壳罩（211）、轴承座（212）、转轴杆（214）、滚子轴承（215）的轴心共线，所述旋转柱（217）与转轴杆（214）相互平行，所述电机壳罩（211）安装于风扇装置（26）的最右下角，所述旋转柱（217）的左端插嵌在牵引装置（22）斜齿轮的内部。

3.根据权利要求2所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述牵

引装置（22）由斜齿轮体（221）、齿槽轮盘（222）、传送钢索（223）、定滑轮（224）、尼龙拉索（225）、连杆吊架（226）、柱筒滑块（227）组成，所述斜齿轮体（221）与齿槽轮盘（222）相啮合，所述齿槽轮盘（222）通过传送钢索（223）与定滑轮（224）机械连接，所述齿槽轮盘（222）与定滑轮（224）分别嵌套于传送钢索（223）内部的上下两端，所述定滑轮（224）通过尼龙拉索（225）与连杆吊架（226）活动连接，所述连杆吊架（226）横向贯穿柱筒滑块（227）的内部，所述柱筒滑块（227）的内槽面与连杆吊架（226）的外表面活动连接，所述连杆吊架（226）安装于连杆机构（28）的右侧，所述尼龙拉索（225）安设在活塞装置（27）的右下角。

4.根据权利要求1所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述减

速机构（23）由橡胶扇板（231）、橡胶棒（232）、双环横杆（233）、弹簧柱杆（234）、凹槽体（235）、吊架筒体（236）、联动轮杆（237）组成，所述橡胶扇板（231）嵌套于橡胶棒（232）的右端，所述弹簧柱杆（234）设有两个并且分别安装于双环横杆（233）的左右两端，所述双环横杆（233）与弹簧柱杆（234）均安设在橡胶棒（232）的底部并且嵌套于凹槽体（235）的内部，所述吊架筒体（236）的顶端焊接在凹槽体（235）的轴心下，所述联动轮杆（237）的右端插嵌在吊架筒体（236）的内部，所述联动轮杆（237）安装于凹槽体（235）的左下角，所述凹槽体（235）安设在传送带装置（24）的右侧。

5.根据权利要求4所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述传

送带装置（24）由双线槽轮（241）、耳板连杆（242）、橡胶链带（243）、隔槽轮（244）、锥齿轮杆（245）、拨片转筒（246）、弹簧丝（247）组成，所述双线槽轮（241）通过耳板连杆（242）与弹簧丝（247）机械连接，所述隔槽轮（244）与双线槽轮（241）分别安装于橡胶链带（243）内部的上下两端，所述双线槽轮（241）通过橡胶链带（243）与隔槽轮（244）机械连接，所述隔槽轮（244）与锥齿轮杆（245）的底端相啮合，所述锥齿轮杆（245）垂直贯穿两个拨片转筒（246）的内部并且轴心共线，所述弹簧丝（247）的底端焊接在耳板连杆（242）的顶端上，所述耳板连杆（242）安设在锥齿轮杆（245）的右侧，所述锥齿轮杆（245）通过履带与风扇装置（26）机械连接。

6.根据权利要求1所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述丝

杆机构（25）由轴轮底座（251）、螺旋丝杆（252）、推压板（253）、曳引杆（254）、旋转耳板（255）、吊架联杆（256）、杠杆翘板（257）组成，所述螺旋丝杆（252）的右端插嵌在轴轮底座（251）的左侧并且轴心共线，所述螺旋丝杆（252）通过推压板（253）与曳引杆（254）活动连接，所述推压板（253）的左面与曳引杆（254）的右端嵌套成一体，所述推压板（253）的右面紧贴于螺旋丝杆（252）的左端，所述曳引杆（254）的左端插嵌在旋转耳板（255）的底端，所述旋转耳板（255）与杠杆翘板（257）分别安设在吊架联杆（256）的左右下角，所述旋转耳板（255）与杠杆翘板（257）活动连接。

7.根据权利要求2或5所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所

述风扇装置（26）由传输履带（261）、转轴支座（262）、轴动杆（263）、风扇帽体（264）、半球轴盖（265）、弹簧支座（266）组成，所述传输履带（261）与转轴支座（262）活动连接，所述转轴支座（262）与风扇帽体（264）分别嵌套于轴动杆（263）的上下两端并且轴心共线，所述半球轴盖（265）的顶面紧贴于风扇帽体（264）的底面下，所述轴动杆（263）通过风扇帽体（264）与弹簧支座（266）机械连接，所述传输履带（261）与轴动杆（263）相互垂直，所述转轴支座（262）通过传输履带（261）与锥齿轮杆（245）机械连接，所述转轴支座（262）安装于电机壳罩（211）的最左上角。

8.根据权利要求3所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所述活

塞装置（27）由齿块立杆（271）、活塞杆（272）、三通缸体（273）、轨道横梁（274）、双齿滑块（275）、顶压板（276）、弹簧管（277）组成，所述齿块立杆（271）的顶端与活塞杆（272）的右端焊接成一体，所述活塞杆（272）插嵌在三通缸体（273）的右侧，所述齿块立杆（271）与双齿滑块（275）相啮合，所述轨道横梁（274）横向贯穿双齿滑块（275）的内部，所述轨道横梁（274）与双齿滑块（275）活动连接，所述双齿滑块（275）通过顶压板（276）与弹簧管（277）机械连接，所述弹簧管（277）的右端焊接在顶压板（276）的左侧，所述齿块立杆（271）与顶压板（276）分别安装于轨道横梁（274）的上下两侧，所述双齿滑块（275）与连杆机构（28）的齿轮相啮合。

9.根据权利要求3或8所述的一种共享单车喷涂加工用油漆稀释设备，其特征在于：所

述连杆机构（28）由齿轮体（281）、旋转轮盘（282）、框架条板（283）、滑架立板（284）、关节连杆（285）、加压杆件（286）、推压缸体（287）组成，所述齿轮体（281）通过传送带与旋转轮盘（282）机械连接，所述齿轮体（281）安装于旋转轮盘（282）的顶部，所述滑架立板（284）与框架条板（283）嵌套成一体，所述框架条板（283）插嵌在旋转轮盘（282）的右侧，所述加压杆件（286）的顶端插嵌在关节连杆（285）的关节点下，所述加压杆件（286）与推压缸体（287）活动连接，所述关节连杆（285）的顶端嵌套于框架条板（283）的内部，所述齿轮体（281）与双齿滑块（275）相啮合，所述齿轮体（281）安装于连杆吊架（226）的左侧。
