专利号: 2018104483841
申请人: 绍兴韵足针纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-08-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

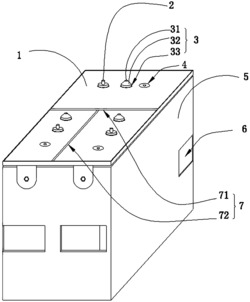

1.一种打印机墨盒,其特征在于,包括盒盖(1)、加墨机构(2)、清洗机构(3)、透气孔(4)、盒体(5)、标志机构(7)和密封机构(8),用于存放颜料的所述盒体(5)的顶端卡合有盒盖(1),用于添加墨盒颜料的所述加墨机构(2)安装于所述盒盖(1)的顶端,所述加墨机构(2)包括第一把手(21)、第一活塞(22)、加墨孔(23)和过滤网(24),所述盒盖(1)上配合连接有第一活塞(22),且所述第一活塞(22)的底部设有用于颜料进入的加墨孔(23),且所述加墨孔(23)的中间安装有所述过滤网(24),所述第一活塞(22)的顶部设有所述第一把手(21);用于对所述盒体(5)内部进行清洗的所述清洗机构(3)安装于所述盒盖(1)上,且所述盒盖(1)的顶部设有所述透气孔(4);所述标志机构(7)固定于所述盒盖(1)的顶端;所述密封机构(8)安装于所述盒盖(1)与所述盒体(5)连接处;所述盒盖(1)上设有透气孔(4);其中,所述密封机构(8)包括凹槽(81)、橡胶圈(82)、第一隔板(83)、第二隔板(84)和凸块(85),所述盒体(5)的顶部边缘处设有所述凹槽(81),且所述盒体(5)的顶部的所述凹槽(81)的外边缘安装所述橡胶圈(82);所述盒体(1)的内部安装所述第一隔板(83),且所述盒体(5)的内部安装所述第二隔板(84);且所述第一隔板(83)与所述第二隔板(84)垂直设置;

所述盒盖(1)的底部安装所述凸块(85),所述凸块(85)与所述凹槽(81)卡合连接。

2.根据权利要求1所述的一种打印机墨盒,其特征在于:所述盒体(5)的侧面设有用于观察盒体(5)内部颜料容量的观察窗(6);所述标志机构(7)包括第一划分条(71)和第二划分条(72),所述盒盖(1)的顶部对应所述第一隔板(83)、第二隔板(84)的位置处分别设有所述第一划分条(71)和第二划分条(72)。

3.根据权利要求1所述的一种打印机墨盒,其特征在于:所述过滤网(24)的底部设有滴墨头(241),且所述滴墨头(241)为1/2球形结构;所述滴墨头(241)中心处与所述过滤网(24)的内部连通,且所述滴墨头(241)沿所述过滤网(24)的底部呈圆周阵列等间距分布。

4.根据权利要求1所述的一种打印机墨盒,其特征在于:所述凹槽(81)包括滑槽(811)和注胶槽(812),所述注胶槽(812)设于所述滑槽(811)的底部,且所述注胶槽(812)为圆弧线型结构,所述滑槽(811)的内部为对称设有的折角结构。

5.根据权利要求1所述的一种打印机墨盒,其特征在于:所述凸块(85)的底部连接有用于密封卡合的连接块(851),且所述连接块(851)的截面为锥形结构,所述连接块(851)与所述滑槽(811)配合连接,且所述连接块(851)的底部延伸至所述注胶槽(812)的内部。

6.根据权利要求1所述的一种打印机墨盒,其特征在于:所述凸块(85)的宽度等于所述滑槽(811)顶部的宽度,且所述凸块(85)的厚度等于所述橡胶圈(82)的厚度。

7.根据权利要求1所述的一种打印机墨盒,其特征在于:所述清洗机构(3)包括进水口(31)、第二活塞(32)和清洗孔(33),所述盒盖(1)上设有清洗孔(33),且所述清洗孔(33)上设有第二活塞(32);所述活塞(32)上设有进水口(31)。
