专利号: 2018104088626
申请人: 黄丽华
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

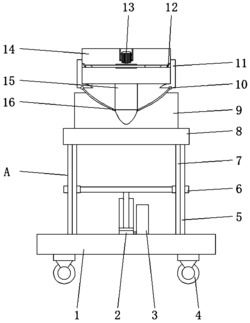

1.一种移车平台用车底盘卡扣,包括固定板(1)、升降板(8)、插接座(9)、预安装件(14)、连接板(24)、车主体(25)和车轮(26),其特征在于:所述车主体(25)下端安装有车轮(26),所述车主体(25)中间位置处下方设置有连接板(24),所述连接板(24)末端安装有固定板(1),所述固定板(1)下端焊接有万向移动轮(4),所述固定板(1)上端中间位置处安装有液压缸(2),所述液压缸(2)一侧安装有液压油泵(3),所述液压缸(2)输出端安装有中间连接轴(6),所述中间连接轴(6)两端均安装有第一支撑板(5)和第二支撑板(7),所述第一支撑板(5)和第二支撑板(7)上表面通过升降板(8)连接,所述固定板(1)和升降板(8)内部均开设有滑道(19),所述升降板(8)上端中间位置处安装有插接座(9),所述插接座(9)上表面安装有弧形插接板(16),所述插接座(9)上表面安装有转动轴(10),所述转动轴(10)上端安装有转动件(11),所述转动件(11)相对面上端均安装有扣件(12),所述车主体(25)下端焊接有预安装件(14),所述预安装件(14)下表面中间位置处安装有插接柱(15),所述预安装件(14)内部安装有推动装置(13),所述推动装置(13)中间位置处设置有转动电机(22),且转动电机(22)输出端安装有转动齿轮(21),所述转动齿轮(21)前表面安装有第一推动齿条(20),所述转动齿轮(21)后表面安装有第二推动齿条(23)。

2.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述车轮(26)共设有两个,且两个车轮(26)关于车主体(25)的中轴线呈对称分布。

3.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述固定板(1)共设有两个,且两个固定板(1)关于连接板(24)的中轴线呈对称分布。

4.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述万向移动轮(4)共设有八个,且四个万向移动轮(4)为一组,一组所述万向移动轮(4)分设于固定板(1)下端四个角的位置处。

5.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述第一支撑板(5)和第二支撑板(7)关于中间连接轴(6)呈对称分布。

6.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述液压缸(2)下端焊接有液压缸滑块(17),且液压缸滑块(17)滑动安装在滑道(19)内部。

7.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述第一支撑板(5)和第二支撑板(7)后端均安装有支撑板滑块(18),且支撑板滑块(18)滑动安装在滑道(19)内部。

8.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述转动轴(10)和转动件(11)均设有两个,且两个转动轴(10)和转动件(11)呈对称分布。

9.根据权利要求1所述的一种移车平台用车底盘卡扣,其特征在于:所述第一推动齿条(20)和第二推动齿条(23)关于转动齿轮(21)旋转对称分布。
