专利号: 2018103827141
申请人: 平湖市伊凡家箱包有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种升降补偿定位砂光机,包括机架、传送带、上磨砂组件和下磨砂组件,其特征在于,所述传送带的数量有两个并分别设置在机架两侧,两个传送带位于同一水平面上且两个传送带之间具有一定间隙,所述上磨砂组件和下磨砂组件结构相同并对称设置在机架顶面和底面上,所述磨砂组件包括由电机驱动的磨砂辊及用于调节磨砂辊高度的升降补偿装置,磨砂辊位于两传送带之间间隙的上下两侧;在机架高度方向中部设有横杆,在横杆上固定有压料器,压料器的数量有两个并分别对应设置在传送带上方,所述机架底面与侧面连接处设有传送电机,所述传送电机的输出轴通过传动带依次连接两个传送带的驱动轴。

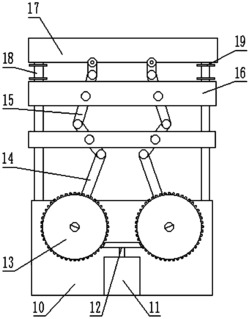

2.根据权利要求1所述的一种升降补偿定位砂光机,其特征在于,所述升降补偿装置包括与机架固定连接的动力箱,在动力箱内固定有双向电机,所述双向电机的输出轴上安装有伞齿轮,在伞齿轮两侧均设有与伞齿轮相啮合的圈齿轮,圈齿轮的直径远大于伞齿轮的直径;在圈齿轮的轮轴上设有与其固定连接的转杆,在动力箱上方依次设有两个联动板和一个升降台,所述升降台与磨砂辊组件固定连接,在每个联动板上均设有两个与其转动连接的铰接杆,在升降台底部设有与其转动连接的短杆,位于下方的联动板上的铰接杆与转杆转动连接,位于上方的联动板上的铰接杆与升降台底部的短杆转动连接,并且两个联动板上的铰接杆首尾转动连接。

3.根据权利要求2所述的一种升降补偿定位砂光机,其特征在于,所述压料器包括固定架,固定架呈“U”字形,所述固定架两个竖直段其中一个为与横杆固定的实心金属杆,另一个为中空的弹簧筒,在实心金属杆上设有与其转动连接的压杆,所述压杆前端具有固定的辊轴,所述辊轴上套装有与其转动连接的压板辊,压板辊表面为橡胶层;在辊轴上设有与辊轴表面垂直的延伸板,所述弹簧筒内设有压力弹簧,压力弹簧下端与延伸板上表面固定连接。

4.根据权利要求1所述的一种升降补偿定位砂光机,其特征在于,所述传动带上还设有用于控制传送带张力的第一张力轴和第二张力轴,所述第一张力轴转动安装在横杆水平方向中央位置,第二张力轴与传送电机的输出轴位于同一水平面上。

5.根据权利要求4所述的一种升降补偿定位砂光机,其特征在于,所述第一张力轴和第二张力轴直径相同且均为传送电机输出轴直径的2/3。

6.根据权利要求3所述的一种升降补偿定位砂光机,其特征在于,所述动力箱顶面上还设有防偏杆,防偏杆依次贯穿两个联动板和升降台并与其滑动连接。

7.根据权利要求6所述的一种升降补偿定位砂光机,其特征在于,所述升降台和其下方的联动板之间的防偏杆上套装有两个限位圈。
