专利号: 2018103668554
申请人: 合肥戴勒科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

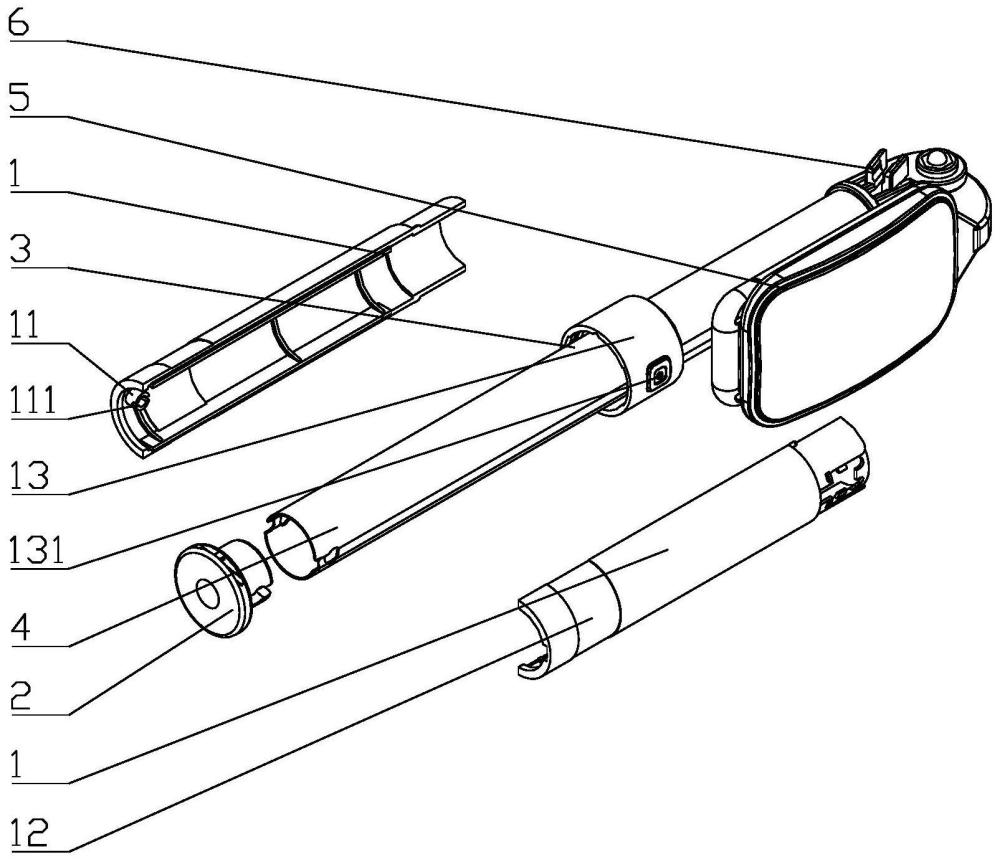

1.一种改进的自拍杆结构,其特征在于:包括卡板(1)、堵头(2)和伸缩杆(3)后端的握柄(4);所述卡板(1)紧密盖设在所述握柄(4)的管体外侧;所述堵头(2)内嵌于所述握柄(4)后端的轴向管孔,所述堵头(2)的后端面上还设有与三脚架相适配的安装孔(21);所述卡板(1)上的定位块(11)穿过所述握柄(4)并延伸到所述堵头(2)上的定位槽孔内,以此实现对所述堵头(2)的定位安装;

所述卡板(1)的周向外侧还设有凹槽结构(12),通过胶带裹覆在环状凹槽结构(12)内来实现两个所述卡板(1)的定位,还设有橡胶套(14),所述橡胶套(14)套设在所述卡板(1)上;

所述伸缩杆(3)的一端与夹持机构(5)连接,另一端与所述握柄(4)连接;所述夹持机构(5)包括盖体(51)和用于夹持电子设备的夹体(52);所述盖体(51)与所述伸缩杆(3)旋转连接且可向握柄(4)方向折叠;所述夹体(52)通过柔性压紧机构(8)在盖体(51)的端面上旋转定位;

还包括夹紧机构(54),所述夹紧机构(54)包括连接头(541)、拧紧螺杆(542)和拧紧螺母(543),所述连接头(541)的一端与所述伸缩杆(3)固定连接,另一端通过拧紧螺杆(542)和拧紧螺母(543)与所述盖体(51)铰接,所述拧紧螺杆(542)穿过所述连接头(541)一端和盖体(51)的折弯连接部外端部,并通过拧紧螺母(543)夹紧盖体(51)和连接头(541),可实现盖体(51)在伸缩杆(3)上旋转一定角度并进行定位;

两个所述卡板(1)对称盖设在所述握柄(4)外围,并分别通过所述定位块(11)来对所述堵头(2)的两侧边进行卡接限位。

2.根据权利要求1所述的改进的自拍杆结构,其特征在于:所述伸缩杆(3)前端的夹持机构(5)上设有连接线接头放置槽(6);所述连接线接头放置槽(6)包括第一槽孔(61)和第二槽孔(62);所述第一槽孔(61)与第二槽孔(62)上下连通形成台阶状槽孔结构。

3.根据权利要求1所述的改进的自拍杆结构,其特征在于:还设有卡环(13),所述卡环(13)套设所述卡板(1)的前端,所述卡环(13)上设有与控制按钮对应的按钮(131)。

4.根据权利要求3所述的改进的自拍杆结构,其特征在于:还设有蓝牙控制器;所述蓝牙控制器可拆卸安装在所述卡环(13)上。

5.根据权利要求1所述的改进的自拍杆结构,其特征在于:所述定位块(11)上还设有与连接线匹配的线路通道(111)。

6.根据权利要求1所述的改进的自拍杆结构,其特征在于:所述夹体(52)包括基座(521)、夹头(522)和夹紧机构(523),所述夹紧机构(523)包括拉杆(5231)、弹簧(5232)和伸缩体(5233),所述伸缩体(5233)通过拉杆(5231)与所述基座(521)连接,所述弹簧(5232)穿设在所述拉杆(5231)的支臂上,并分别以所述拉杆(5231)和基座(521)为弹簧座,所述拉杆(5231)的支臂上还设有限位螺母(5234)。
