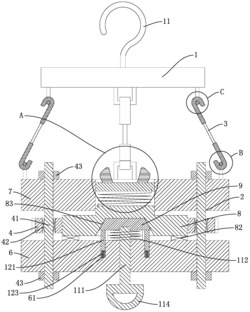

1.一种可更换拉杆的晾衣架，包括支撑板(1)和架体(2)，所述支撑板(1)的上端面上固定有挂钩(11)，所述架体(2)通过若干根呈周向均匀分布的拉杆(3)连接在支撑板(1)的下端面上，所述架体(2)上安装有若干个呈周向均匀分布的悬挂臂(4)，每个悬挂臂(4)远离架体(2)的一端安装有夹子(5)，其特征在于：所述拉杆(3)的两端均设置有卡钩(31)，所述支撑板(1)的下端面上和架体(2)的上端面上均设置有若干个呈周向均匀分布的且与拉杆(3)相同数量的“[”字形的卡接架(141)，每个拉杆(3)上的其中一个卡钩(31)与支撑板(1)下端面上的其中一个卡接架(141)配合卡接，每个拉杆(3)上的另一个卡钩(31)与架体(2)上端面上的其中一个卡接架(141)配合卡接。

2.根据权利要求1所述的可更换拉杆的晾衣架，其特征在于，所述架体(2)包括底板(6)和顶板(7)，所述悬挂臂(4)位于底板(6)和顶板(7)之间，每个悬挂臂(4)位于架体(2)的一端竖向穿设有转轴(41)，所述转轴(41)与架体(2)之间安装有第一轴承(42)，每根转轴(41)的两端分别贯穿顶板(7)和底板(6)后螺纹连接有螺母(43)，所述顶板(7)和底板(6)之间设置有用于驱动悬挂臂(4)收拢或展开的驱动机构。

3.根据权利要求2所述的可更换拉杆的晾衣架，其特征在于，所述驱动机构包括位于上方的第一齿轮盘(8)和位于下方的第二齿轮盘(9)，所述第一齿轮盘(8)的外周壁上设置有第一啮合齿(81)，每个悬挂臂(4)朝向架体(2)一端的外侧壁上均设置有与第一啮合齿(81)转动啮合的第二啮合齿(44)，所述第一齿轮盘(8)通过第二轴承(82)可转动地连接在底板(6)的上端面上，位于第一齿轮盘(8)上方的顶板(7)上设置有通孔(71)，所述通孔(71)中螺纹连接有盖板(101)，所述盖板(101)与第一齿轮盘(8)之间设置有用于驱动第一齿轮盘(8)顺时针转动以使悬挂臂(4)向外展开的扭簧(102)，所述扭簧(102)一端与盖板(101)的下端面固定，另一端与第一齿轮盘(8)的上端面固定，所述第一齿轮盘(8)的下端面上设置有可供第二齿轮盘(9)嵌入的凹槽(83)，所述第二齿轮盘(9)的外周壁上设置有第三啮合齿(91)，所述凹槽(83)的侧壁上设置有可与第三啮合齿(91)转动啮合的第四啮合齿(84)，所述底板(6)中可转动地穿设有用于驱动第二齿轮盘(9)逆时针转动以使悬挂臂向内收拢的转动手柄(111)，所述转动手柄(111)的上端与第二齿轮盘(9)固定，所述第二齿轮盘(9)与底板(6)之间的转动手柄(111)的外部套装有用于推动第二齿轮盘(9)以使第三啮合齿(91)与第四啮合齿(84)啮合的第一弹簧(112)，所述第二齿轮盘(9)与底板(6)之间设置有在第二齿轮盘(9)逆时针转动后用于锁紧第二齿轮盘(9)的周向限位结构。

4.根据权利要求3所述的可更换拉杆的晾衣架，其特征在于，所述周向限位结构包括一对设置在第二齿轮盘(9)下方的弧形限位板(121)，所述底板(6)上设置有可供弧形限位板(121)的下端部分插入的弧形槽(61)，所述弧形限位板(121)的上端面上设置有若干道卡齿(122)，所述第二齿轮盘(9)的下端面上设置有可与卡齿(122)配合卡紧以防止第二齿轮盘(9)顺时针转动的卡槽(92)，所述弧形限位板(121)与弧形槽(61)的底部之间设置有用于顶推弧形限位板(121)以使卡齿(122)与卡槽(92)配合卡紧的第二弹簧(123)。

5.根据权利要求3所述的可更换拉杆的晾衣架，其特征在于，所述盖板(101)的上端面上设置有一对可与手指相抵以方便转动盖板(101)的凸耳(103)。

6.根据权利要求5所述的可更换拉杆的晾衣架，其特征在于，所述凸耳(103)的前端面和后端面上均设置有防滑凸筋(104)。

7.根据权利要求3所述的可更换拉杆的晾衣架，其特征在于，所述转动手柄(111)下端的外侧壁上设置有若干个呈周向均匀分布的且可供手指嵌入的防滑槽(113)。

8.根据权利要求3所述的可更换拉杆的晾衣架，其特征在于，所述转动手柄(111)的下端设置有拉环(114)。

9.根据权利要求1所述的可更换拉杆的晾衣架，其特征在于，每个卡钩(31)的内部均设置有一对用于卡紧卡接架(141)以防止卡钩(31)脱离卡接架(141)的卡台(32)。
