晾衣架
¥9000
专利号: 2018103350857
申请人: 刘奇美
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

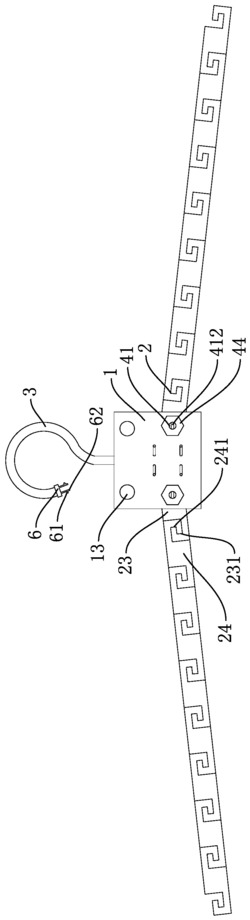

1.一种晾衣架,包括支架(1)、连接在支架(1)两侧的悬挂臂(2)和固定在支架(1)上端的挂钩(3),其特征在于:所述悬挂臂(2)包括连接座(23)和若干个依次首尾配合卡接的连接块(24),所述连接块(24)的两端均设置有用于与相邻的连接块(24)配合卡接的“[”字形的第一嵌槽(241),每块连接块(24)两端的第一嵌槽(241)呈中心对称设置,所述连接座(23)的一端与支架(1)连接,另一端设置有可与位于端部的连接块(24)上的其中一个第一嵌槽(241)配合卡接的“[”字形的第二嵌槽(231),所述支架(1)包括盖板(11)和“L”字形的底座(12),所述盖板(11)通过螺栓(13)固定在底座(12)上,所述底座(12)上设置有两个分别用于与其中一个悬挂臂(2)转动连接的销轴(121),所述悬挂臂(2)朝向支架(1)的一端设置有可供销轴(121)穿过的通孔(21),所述悬挂臂(2)与底座(12)之间的销轴(121)外部套装有用于驱动悬挂臂(2)向下转动的扭簧(14),所述扭簧(14)的一端与底座(12)固定,另一端与悬挂臂(2)固定,位于两个销轴(121)之间的底座(12)上可左右滑动地连接有两个滑块(15),两个滑块(15)的外侧壁上均设置有在悬挂臂(2)向上转动后分别用于与其中一个悬挂臂(2)配合卡紧的卡块(151),所述悬挂臂(2)上设置有可与卡块(151)配合卡紧的卡槽(22),两个滑块(15)之间设置有用于推动滑块(15)以使卡块(151)卡入到卡槽(22)中的第一弹簧(16),两个滑块(15)朝向第一弹簧(16)一侧的端面上设置有分别可供第一弹簧(16)的其中一端插入的插槽(152),每个滑块(15)的背部均螺纹连接有一用于推动滑块(15)向内滑动以使卡块(151)脱离卡槽(22)的推杆(153),所述推杆(153)远离滑块(15)的一端活动贯穿底座(12)后伸出于底座(12)外并设置有可供手指推动的球头部(154),所述底座(12)上设置有可供推杆(153)横向滑动的第一长形孔(122),每个滑块(15)的前端面和后端面上均设置有两个呈上下对称设置的滑杆(155),所述底座(12)和盖板(11)上均设置有在推杆(153)推动滑块(15)向内移动以使卡块(151)脱离卡槽(22)时可供滑杆(155)滑动的第二长形孔(17),所述盖板(11)与每个悬挂臂(2)之间均设置有在扭簧(14)驱动悬挂臂(2)向下转动时用于减缓悬挂臂(2)转动速度的阻尼机构,所述阻尼机构包括插杆(41),所述插杆(41)一端插入在销轴(121)中,另一端活动贯穿盖板(11)后伸出于盖板(11)外,所述销轴(121)中设置有可供插杆(41)插入的通道(123),位于盖板(11)与悬挂臂(2)之间的插杆(41)的外壁上设置有环形状的凸台(411),所述销轴(121)朝向凸台(411)的一端与凸台(411)之间留有间隙,所述凸台(411)朝向悬挂臂(2)一侧的端面上贴合有用于与悬挂臂(2)紧贴的橡胶环(42),所述盖板(11)与凸台(411)之间的插杆(41)的外部套装有用于推动凸台(411)以使橡胶环(42)与悬挂臂(2)紧贴的第二弹簧(43),伸出于盖板(11)外的插杆(41)的外部螺纹连接有调节螺母(44),伸出于盖板(11)外的插杆(41)的端部设置有可供抓的凸筋(412)。

2.根据权利要求1所述的晾衣架,其特征在于,所述橡胶环(42)朝向悬挂臂(2)一侧的端面上设置有若干道环形齿槽(421),所述环形齿槽(421)的竖截面为“V”字形状结构。

3.根据权利要求1所述的晾衣架,其特征在于,所述插杆(41)朝向销轴(121)一端的端部为圆顶状结构。

4.根据权利要求1所述的晾衣架,其特征在于,所述卡块(151)远离滑块(15)一端的上端面上设置有可与卡槽(22)配合导向以方便卡块(151)卡入到卡槽(22)中的导向面(156)。
