专利号: 2018103288517
申请人: 马鞍山宏合建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

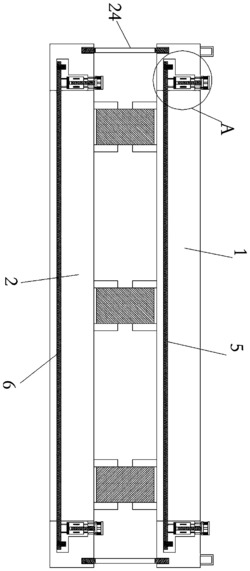

1.一种水面栽培植物浮床,包括第一框架(1)和第二框架(2),其特征在于,所述第一框架(1)和第二框架(2)的竖直内侧壁均开设有L形结构的凹槽(3),所述凹槽(3)的水平部固定设有固定杆(4),所述第一框架(1)内的多个固定杆(4)挂接有同一个疏目种植网(5),所述第二框架(2)内的多个固定杆(4)挂接有同一个密目底网(6),所述第一框架(1)和第二框架(2)的表面均开设有多个与凹槽(3)竖直部对应的通孔,所述通孔内通过滚珠轴承转动连接有空心螺杆(7),所述空心螺杆(7)的上端杆壁固定套接有支撑板(8),且内部滑动连接有延伸杆(9),所述延伸杆(9)的上端固定连接有旋转板(10),所述旋转板(10)的下端均匀固定连接有多个限位杆(11),所述限位杆(11)的下端通过通孔伸出支撑板(8)的下端,所述第一框架(1)和第二框架(2)的表面均开设有与限位杆(11)相匹配的限位孔(12),所述旋转板(10)与支撑板(8)之间固定连接有套接于限位杆(11)外的复位弹簧(13),所述空心螺杆(7)的下端螺纹连接有压块(14),所述压块(14)的上端开设有与空心螺杆(7)相匹配的螺孔(15),所述第一框架(1)和第二框架(2)相向的一侧侧壁对称固定连接有多个U形卡板(16),对称两个所述U形卡板(16)卡接有同一个浮筒(17),所述浮筒(17)的表面对称开设有两个圆柱槽(18),所述圆柱槽(18)内通过限位弹簧(19)固定连接有卡杆(20),所述U形卡板(16)的表面开设有与卡杆(20)相匹配的卡孔(21)。

2.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述旋转板(10)的下端和支撑板(8)的上端对称开设有多个插孔(22),对称两个所述插孔(22)之间插接有同一个插杆(23)。

3.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述压块(14)的表面均匀固定连接有多个第一限位滑块,所述凹槽(3)的内壁开设有与第一限位滑块相匹配的第一限位滑槽。

4.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述第一框架(1)和第二框架(2)相向的一侧侧壁对称开设有多个连接螺孔,对称两个所述连接螺孔之间螺纹连接有同一个连接杆(24),所述连接杆(24)的两端均固定连接有螺纹头,且两个所述螺纹头表面的螺纹为互为反向螺纹。

5.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述卡杆(20)的杆壁对称固定连接有两个第二限位滑块,所述圆柱槽(18)的内壁开设有与第二限位滑块相匹配的第二限位滑槽。

6.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述卡杆(20)远离圆柱槽(18)的一端固定连接有万向滚珠。

7.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述压块(14)的下端固定连接有阻力橡胶垫。

8.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述第一框架(1)和第二框架(2)的一侧侧壁均固定连接有多个T形卡块(25),所述第一框架(1)和第二框架(2)与其相背一侧的侧壁固定连接有多个与T形卡块(25)对应的T形卡槽(26)。

9.根据权利要求1所述的一种水面栽培植物浮床,其特征在于,所述第一框架(1)的上端四角处均固定连接有固线环。
