专利号: 2018103216720
申请人: 马鞍山欧格萨斯机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种耳道护理方法,其特征在于:该方法采用了耳道清理上药仪,该耳道清理上药仪包括手柄(1)、电机(2)、转动轴(3)、显示屏(4)、清理模块(5)、上药模块(6)、连接环(7)、LED灯(8)、摄像头(9)和保护罩(10),所述的电机(2)安装在手柄(1)内部;所述的转动轴(3)和电机(2)固定连接;所述的显示屏(4)位于手柄(1)上;所述的清理模块(5)安装在转动轴(3)上,清理模块(5)用于对耳道内进行消毒清理;所述的上药模块(6)安装在转动轴(3)上,上药模块(6)用于对耳道进行上药,上药模块(6)可替换清理模块(5);所述的连接环(7)数量为二,连接环(7)安装在上药模块(6)和清理模块(5)的左侧;所述的LED灯(8)安装在连接环(7)上;所述的摄像头(9)安装在连接环(7)上;所述的保护罩(10)安装在手柄(1)上;

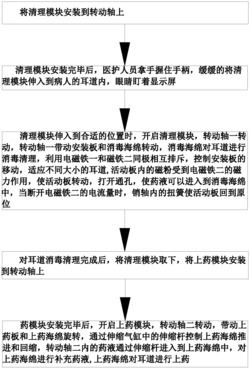

该护理方法包括如下步骤:

步骤一:将清理模块(5)安装到转动轴(3)上;

步骤二:将步骤一中清理模块(5)安装完毕后,医护人员拿手握住手柄(1),缓缓的将清理模块(5)伸入到病人的耳道内,眼睛盯着显示屏(4);

步骤三:步骤二中的清理模块(5)伸入到合适的位置时,开启清理模块(5),对耳道内进行消毒清理;

步骤四:将步骤三中对耳道消毒清理完成后,将清理模块(5)取下,将上药模块(6)安装到转动轴(3)上;

步骤五:步骤四中的上药模块(6)安装完毕后,开启上药模块(6),对耳道内进行上药。

2.根据权利要求1所述的一种耳道护理方法,其特征在于:所述的手柄(1)上均匀设有半球形凸起(11),半球形凸起(11)上开设有凹槽,凹槽内安装有吸汗海棉(12);所述的手柄(1)上还设有按钮。

3.根据权利要求1所述的一种耳道护理方法,其特征在于:所述的转动轴(3)的左端开设有凹槽,凹槽呈现六棱柱形;所述的转动轴(3)内还镶嵌有磁铁一(31)。

4.根据权利要求1所述的一种耳道护理方法,其特征在于:所述的清理模块(5)包括转动轴一(51)、电磁铁一(52)、复位弹簧一(53)、电磁铁二(54)、磁铁二(55)、安装板(56)和消毒海绵(57),所述的转动轴一(51)安装在转动轴(3)上,转动轴一(51)分为两段,左段为圆柱,右段为六棱柱,六棱柱中还镶嵌有磁铁;所述的电磁铁一(52)固定安装在转动轴一(51)上;所述的复位弹簧一(53)一端和电磁铁一(52)连接;所述的磁铁二(55)和复位弹簧一(53)的另一端固定连接;所述的电磁铁二(54)和磁铁二(55)固定连接;所述的安装板(56)安装在电磁铁二(54)上;所述的消毒海绵(57)安装在安装板(56)上。

5.根据权利要求4所述的一种耳道护理方法,其特征在于:所述的安装板(56)开设有空心腔室,空心腔室用于盛装消毒酒精;所述的安装板(56)上还开设有通孔,通孔和空心腔室相通,通孔内安装有销轴和活动板(58);所述的销轴内有扭簧;所述的活动板(58)开设有空心腔室,空心腔室内装有磁粉;所述的通孔还设有凸块,凸块限制活动板(58)的转动。

6.根据权利要求1所述的一种耳道护理方法,其特征在于:所述的上药模块(6)包括转动轴二(61)、伸缩气缸(62)、上药板(63)和上药海绵(64),所述的转动轴二(61)安装在转动轴(3)上,转动轴二(61)分为两段,左段为圆柱,圆柱内设有空心腔室,空心腔室用于装药液,右段为六棱柱,六棱柱中还镶嵌有磁铁;所述的伸缩气缸(62)安装在转动轴二(61)上;

所述的上药板(63)和伸缩气缸(62)固定连接,上药板(63)分为多段;所述的上药海绵(64)安装在上药板(63)上。

7.根据权利要求6所述的一种耳道护理方法,其特征在于:所述的伸缩气缸(62)中的伸缩杆(65)为空心杆,伸缩杆(65)和转动轴二(61)的空心腔室连通,伸缩杆(65)的另一端穿过上药板(63)和上药海绵(64)直接接触,伸缩杆(65)内还安装有自动控制阀门,自动控制阀门用于控制药液的进入上药海绵(64)的药量。
