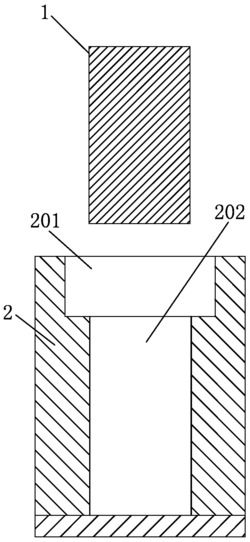

1.一种包覆锭子的锭座成型方法,包覆锭子的锭座(5)为T型套状,即由上圆柱段(501)和下圆柱段(502)构成,上圆柱段(501)内设有上圆柱孔,下圆柱段(502)内设有下圆柱孔,上圆柱段(501)直径大于下圆柱段(502)直径,上圆柱孔孔径大于下圆柱孔孔径;其特征在于该锭座成型方法包括以下步骤:一、利用第一冲头(3)配合下模座(2)对圆钢(1)进行热冲压,下模座(2)内形成由上圆柱孔和下圆柱孔构成的T型模腔,T型模腔的上圆柱孔为成型模腔(201),T型模腔的下圆柱孔为圆钢定位腔(202);冲压过程为:对圆钢(1)整体进行高频加热,将加热后的圆钢(1)放入下模座(2)的T形模腔内,利用第一冲头(3)对圆钢(1)进行冲孔,冲孔孔径为所述锭座(5)下圆柱孔的孔径,且冲孔未贯穿圆钢(1),冲孔过程中,圆钢(1)的热流动性使圆钢(1)孔内型材被挤压溢出至所述下模座(2)的成型模腔(201)内;
二、利用第二冲头(4)与所述下模座(2)对步骤一冲压后位于成型模腔(201)内的圆钢型材(101)进行冲压,使溢出的圆钢型材(101)冲压形成所述锭座(5)的上圆柱段(501)和上圆柱孔,且冲压过程中,所述第二冲头(4)对锭座(5)的上圆柱段(501)端面限位封口压平;
该步骤冲压后得到初成型锭座;
三、对第二步冲压后初成型锭座未贯穿冲孔的部位冲孔或切割,形成锭座(5)的下圆柱段(502)和下圆柱孔,即完成该包覆锭子的锭座成型加工。
2.根据权利要求1所述的包覆锭子的锭座成型方法,其特征在于上述步骤二、步骤三合并,所述步骤一的下模座(2)的T型模腔底部为封口,步骤二的下模座(2)的T型模腔底部设有孔径对应锭座(5)下圆柱孔孔径的通孔,即步骤二的第二冲头(4)对圆钢(1)冲压形成锭座(5)的上圆柱段(501)、上圆柱孔的同时,冲压形成所述步骤三的下圆柱段(502)和下圆柱孔。
3.根据权利要求1所述的包覆锭子的锭座成型方法,其特征在于所述步骤二的第二冲头(4)的冲头部位形成三个部分,分别为管孔定位部(401)、成型冲压部(402)、封口部(403),管孔定位部(401)是与步骤一冲压后圆钢(1)的管孔配合定位的圆锥台;所述成型冲压部(402)呈圆锥台,成型冲压部(402)对步骤二下模座(2)成型模腔(201)内的圆钢型材(101)冲压形成锭座(5)的上圆柱段(501)和上圆柱孔,所述封口部(403)位于所述成型冲压部(402)的根部,封口部(403)对成型冲压部(402)冲压过程中形成锭座(5)上圆柱段(501)的端面限位封口压平。
4.根据权利要求3所述的包覆锭子的锭座成型方法,其特征在于所述管孔定位部(401)的锥角为5°~18°,所述成型冲压部(402)的锥角为3°~15°。
5.根据权利要求1所述的包覆锭子的锭座成型方法,其特征在于所述第二冲头由两个组件构成,其中一个组件为端部形成所述管孔定位部(401)的内冲头(41),另一个组件为端部形成所述成型冲压部(402)、封口部(403)的外冲头(42),所述内冲头(41)插接定位于外冲头(42)内。
